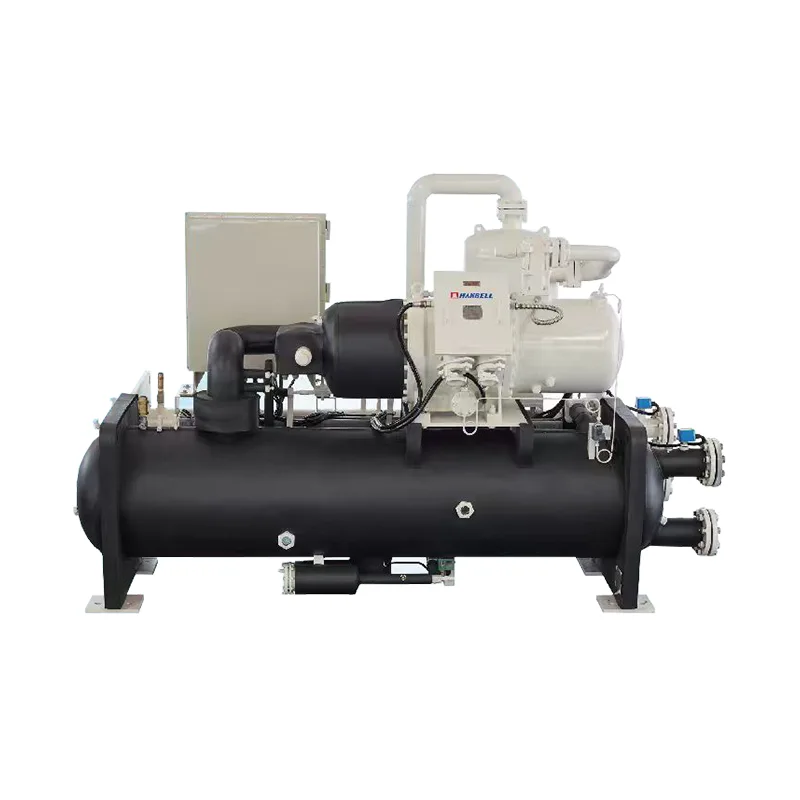

Bomba de calor de tornillo de alta temperatura

Diseño del sistema

Estas bombas de calor de tornillo de alta temperatura se optimizan sistemáticamente para el funcionamiento a alta temperatura durante la fase de diseño: la ruta de circulación del refrigerante es más estable, la distribución de la presión interna es más equilibrada y los componentes clave siempre funcionan dentro de un rango razonable.

Puede mantener una salida de alta temperatura durante mucho tiempo, lo que lo hace más adecuado para escenarios de operación continua.

Estructura de tornillo

Las estructuras de tornillos tienen varias ventajas inherentes en aplicaciones de alta temperatura:

Proceso de compresión continua, lo que resulta en un funcionamiento más suave.

Tensión interna uniforme, adecuada para un funcionamiento prolongado a plena carga

Mayor adaptabilidad a las condiciones operativas cambiantes

En los campos de agua caliente a alta temperatura, recuperación de calor y calefacción industrial, las bombas de calor de tornillo de alta temperatura no son una opción de alta gama, sino más bien una opción más segura y madura.

Desde una perspectiva de diseño estructural, la unidad optimiza los procesos de evaporación y condensación, permitiendo que el refrigerante participe plenamente en el intercambio de calor dentro del intercambiador de calor, reduciendo así la pérdida ineficaz de energía.

Instalación

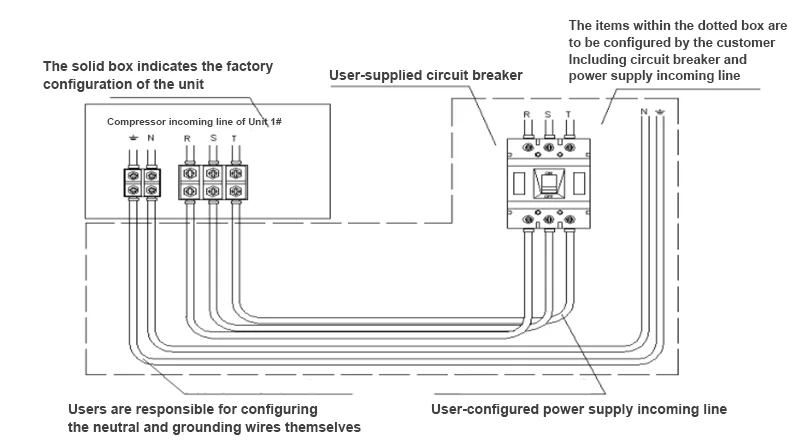

Diagrama de cableado de unidad única de unidad de compresor de tornillo de bajo voltaje

Las configuraciones dentro del cuadro son la configuración predeterminada de fábrica.

El cuadro de línea de puntos indica las configuraciones que el cliente puede personalizar.

1) Las líneas eléctricas (trifásicas de cinco hilos) desde el gabinete de distribución del cliente hasta el gabinete de potencia, así como las especificaciones y diámetros de los cables, se especifican en la tabla de parámetros eléctricos. (El cableado debe ser configurado por el propio cliente).

2) El método de entrada y salida de energía del gabinete de energía es desde arriba y luego hacia afuera.

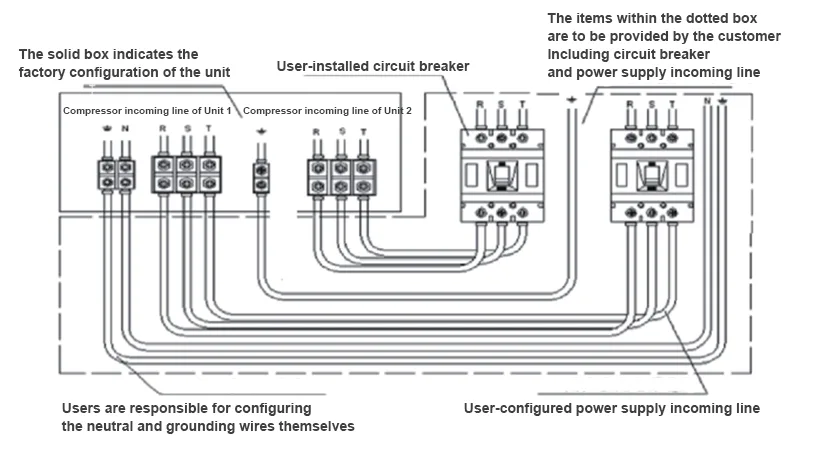

Diagrama de cableado de unidad doble de unidad de compresor de tornillo de bajo voltaje

1) Las líneas eléctricas (trifásicas de cinco hilos) desde el gabinete de distribución del cliente hasta el gabinete de potencia, así como las especificaciones y diámetros de los cables, se especifican en la tabla de parámetros eléctricos. (El cableado debe ser configurado por el propio cliente).

2) El método de entrada y salida de energía del gabinete de energía es desde arriba y luego hacia afuera.

Tabla de parámetros eléctricos

Unidad de compresor único

Nota: El disyuntor debe ser seleccionado por el cliente. Utilice un disyuntor de tipo protección del motor. Los usuarios de una sola unidad requieren una línea de suministro de energía y los usuarios de dos unidades requieren dos líneas de suministro de energía. Los parámetros eléctricos anteriores son valores calculados teóricos; Consulta los parámetros reales.

Unidad de doble compresor

Nota: El disyuntor debe ser seleccionado por el cliente. Utilice un disyuntor de tipo protección del motor. Los usuarios de una sola unidad requieren una línea de suministro de energía y los usuarios de dos unidades requieren dos líneas de suministro de energía. Los parámetros eléctricos anteriores son valores calculados teóricos; Consulta los parámetros reales.

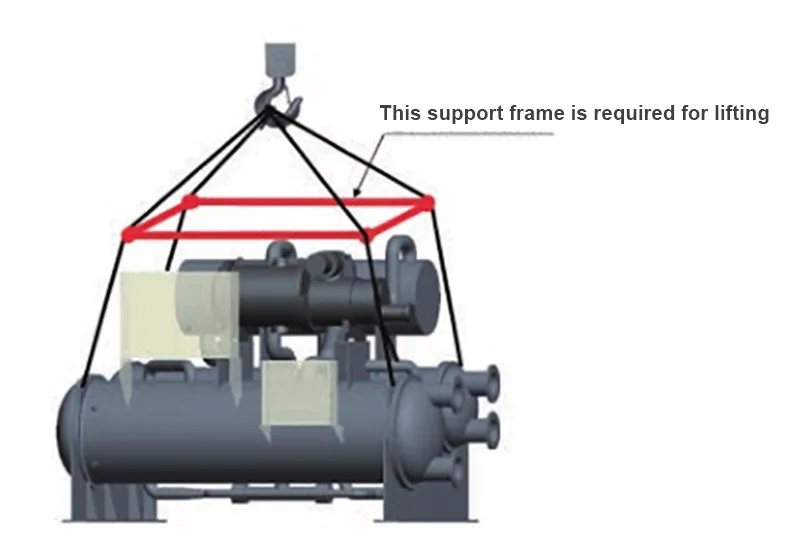

Diagrama de elevación de la unidad (este soporte es necesario para levantar).
