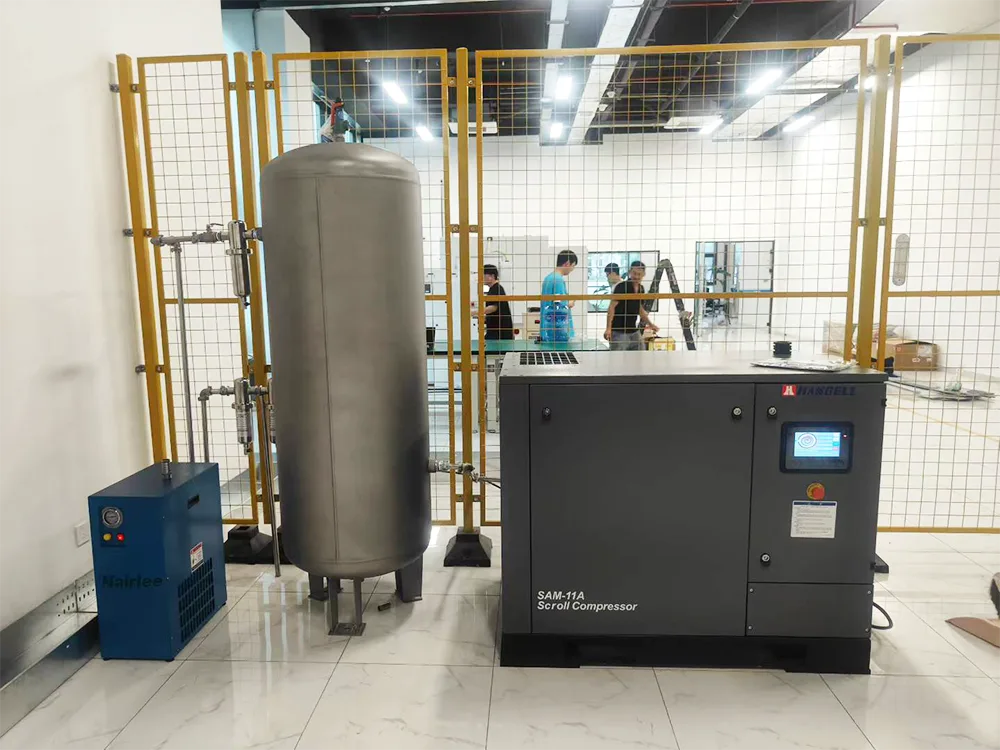

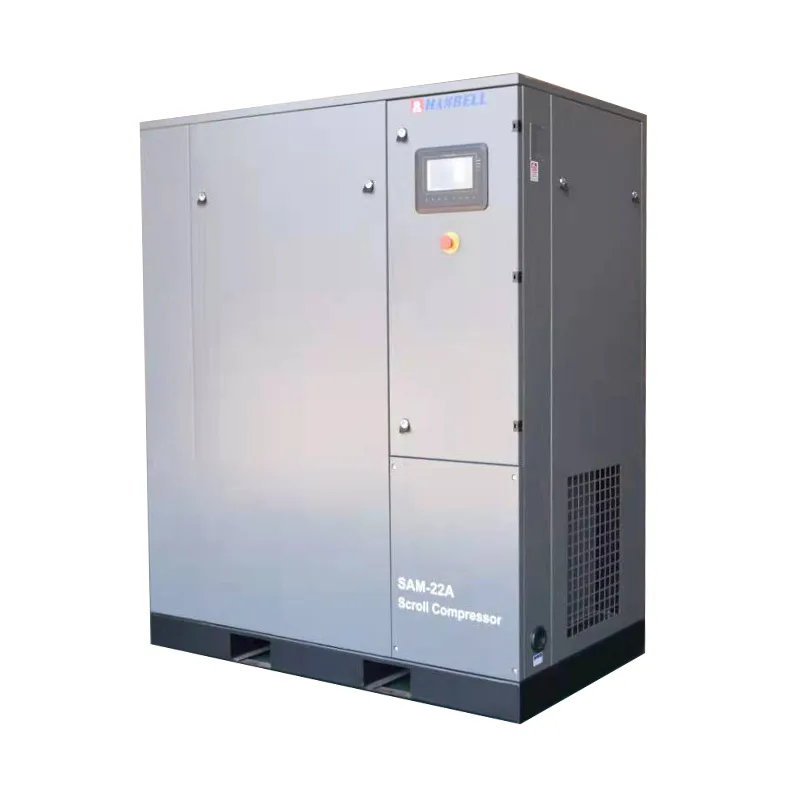

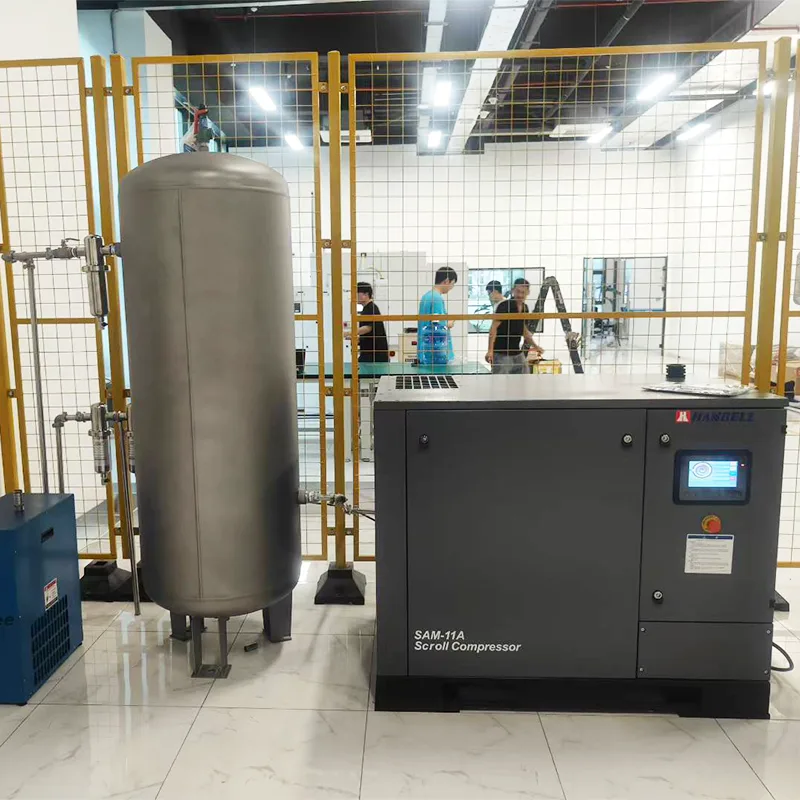

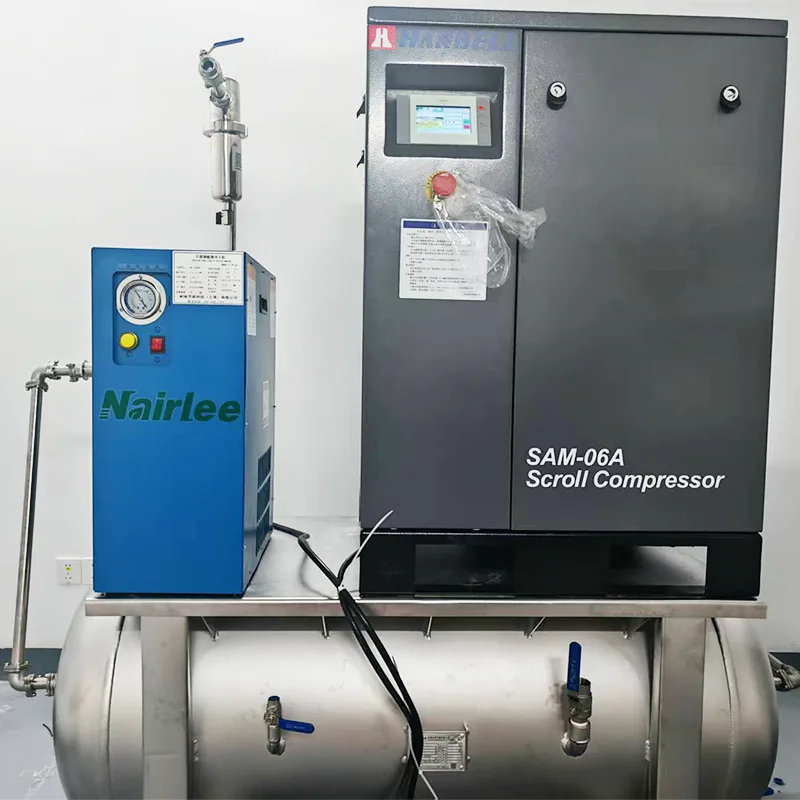

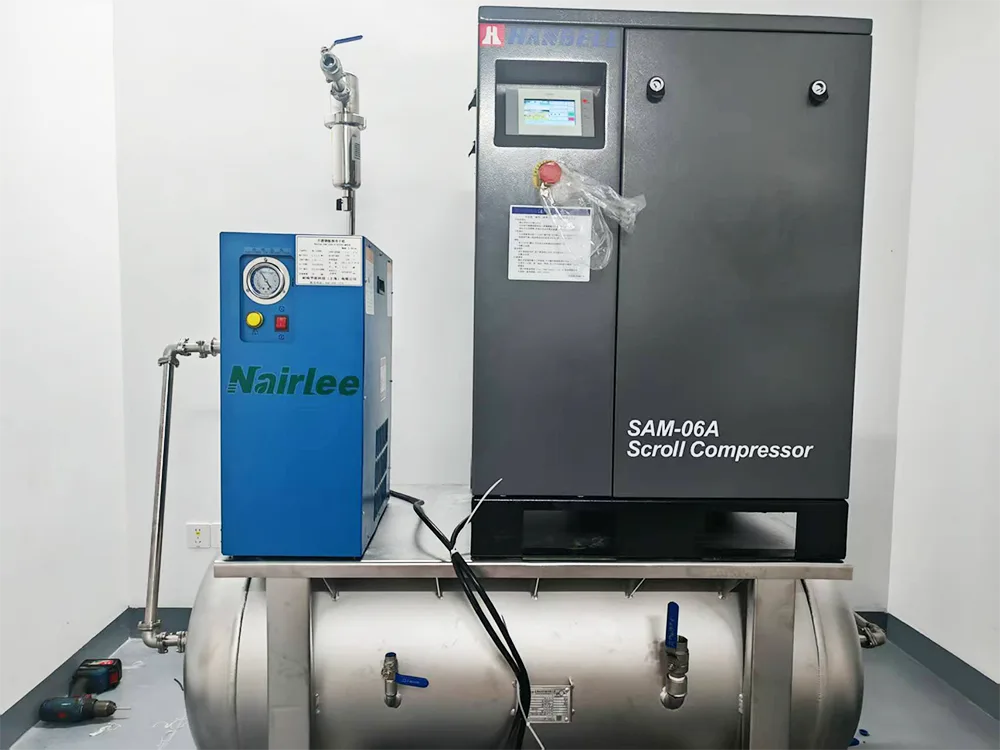

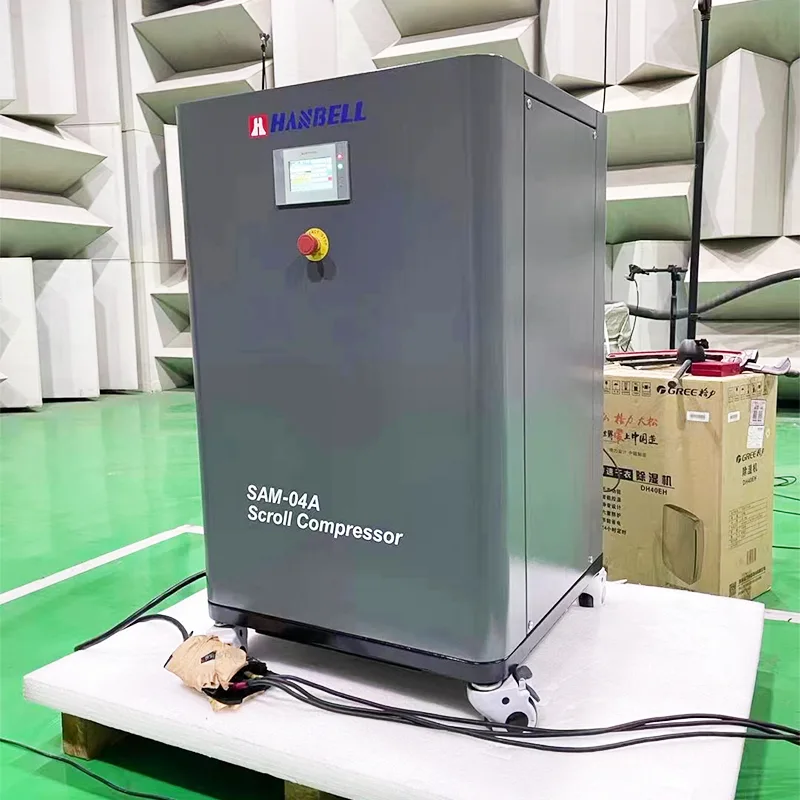

Compresor de aire Scroll sin aceite

Principio de funcionamiento del compresor de aire Scroll

Los componentes principales de un compresor scroll son dos envolturas espirales de espiral que son idénticas en forma pero ubicadas 180° desfasadas entre sí. Uno es el espiral fijo y el otro es el espiral orbital, que es impulsado por un eje excéntrico y gira alrededor del eje del espiral fijo sin girar sobre su propio eje. Durante el funcionamiento, las dos espirales entran en contacto en múltiples puntos, formando líneas de sellado. Junto con un sellado adecuado en los extremos de las dos espirales, se crean varias bolsas de gas en forma de media luna. A medida que el pergamino en órbita gira, el punto de contacto entre los dos pergaminos se mueve continuamente a lo largo de la curva del pergamino, lo que hace que el tamaño y la forma de estos bolsillos en forma de media luna cambien constantemente. El puerto de succión del compresor está ubicado en la parte superior de la carcasa de espiral fija. Cuando el eje excéntrico gira en el sentido de las agujas del reloj, el gas ingresa a la cámara de succión a través del puerto de succión y luego es aspirado hacia las bolsas exteriores en forma de media luna que están conectadas a la cámara de succión. A medida que estas bolsas exteriores se cierran de la cámara de succión, sus volúmenes sellados se mueven gradualmente hacia el centro de la espiral fija mientras se contraen continuamente, comprimiendo así el gas y aumentando su presión.

Mecanismo de compresión

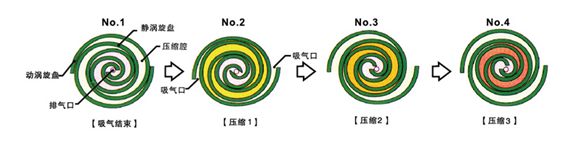

El pergamino en órbita gira en la secuencia que se muestra en la figura: No.1 → No.2 → No.3 → No.4. A medida que avanza, el volumen de las cámaras de compresión en forma de media luna ubicadas en las posiciones correspondientes disminuye gradualmente. Una vez comprimido el gas, se descarga por el puerto de descarga central.

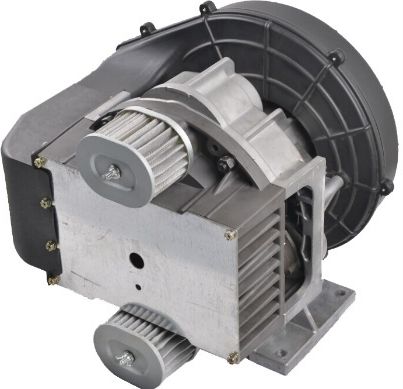

Unidad compresora scroll sin aceite

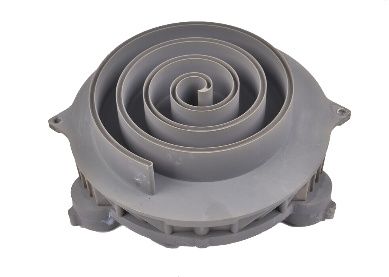

 Desplazamiento fijo

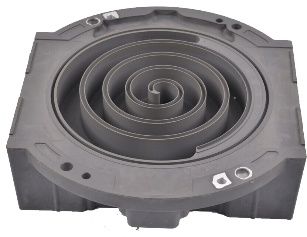

pergamino en órbita

Ventaja y característica

1. Alta confiabilidad

1）El compresor scroll tiene menos componentes principales: solo 1/8 de los que se encuentran en un compresor de pistón. Esta importante reducción de piezas es un factor clave para mejorar la fiabilidad.

2）El pequeño radio de giro da como resultado menos desgaste, mayor eficiencia mecánica y menor vibración.

3）Un sistema de unidad completa científicamente controlado garantiza aún más una estabilidad mejorada.

2. Ruido más bajo

1）La ausencia de válvulas de admisión/escape y mecanismos de movimiento complejos elimina los golpes de la placa de la válvula y el ruido de explosión de gas, lo que reduce drásticamente los niveles generales de ruido.

2）El proceso de entrada/descarga continuo y estable da como resultado una pulsación del flujo de aire extremadamente pequeña.

3）Un compresor de aire scroll de 15 HP (11 kW) produce un nivel de ruido de solo 62 dBA, lo que permite instalarlo casi en cualquier lugar, lo que ahorra importantes costos de instalación y al mismo tiempo cumple con los requisitos ambientales.

3. Menor consumo de energía

1）Debido al efecto de sobrealimentación de la admisión y a la ausencia de volumen libre, la eficiencia volumétrica de un compresor de aire scroll puede alcanzar más del 98%.

2）Debido a que el proceso de compresión se lleva a cabo gradualmente en varias cámaras de trabajo, la diferencia de presión entre las cámaras adyacentes es muy pequeña, lo que resulta en fugas extremadamente bajas. El proceso de compresión de múltiples etapas también garantiza una alta eficiencia térmica.3) La ausencia de válvulas de admisión/escape significa que las pérdidas de resistencia en la admisión y descarga son prácticamente nulas. Sin desgaste por fricción de los mecanismos en movimiento, la eficiencia mecánica es alta. Esta es la razón principal por la que los compresores scroll logran un ahorro de energía significativamente mayor en comparación con otros tipos de compresores de aire.

4. Costo de mantenimiento más bajo

Menos componentes en la unidad del compresor, especialmente menos piezas de desgaste, reducen significativamente la posibilidad de reemplazo de piezas. Además, el largo intervalo de reemplazo de piezas consumibles hace que la unidad sea fácil de usar con una carga de trabajo de mantenimiento mínima y un bajo costo de mantenimiento.

5. Aire comprimido 100% libre de aceite

Sólo un compresor de aire sin aceite puede generar aire comprimido sin aceite. Ya sea que la producción se lleve a cabo en la industria farmacéutica, alimentaria, electrónica de precisión o industrias similares, evitar riesgos es esencial. Por eso se necesitan soluciones de aire comprimido sin aceite, para aplicaciones que requieren aire comprimido de alta pureza. Sin petróleo no hay riesgo: no hay riesgo de contaminación, no hay riesgo de dañar los productos o hacerlos inseguros y no hay riesgo de paradas de producción. En resumen, sin petróleo no hay riesgo para su reputación ganada con tanto esfuerzo.

Ahorro de energía, bajo consumo, fácil operación.

Parámetros técnicos para el compresor de aire Scroll sin aceite
