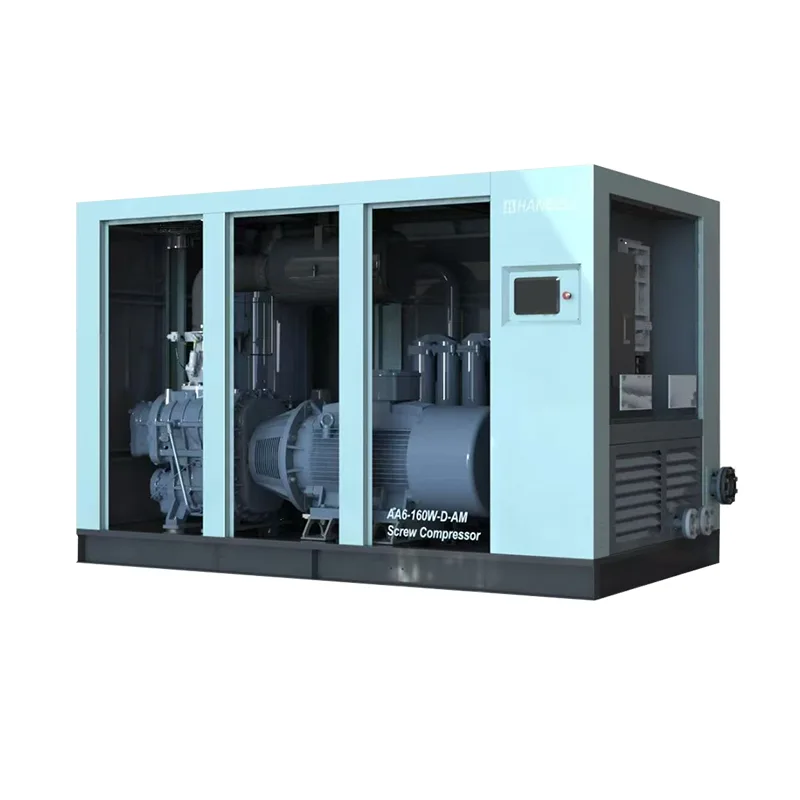

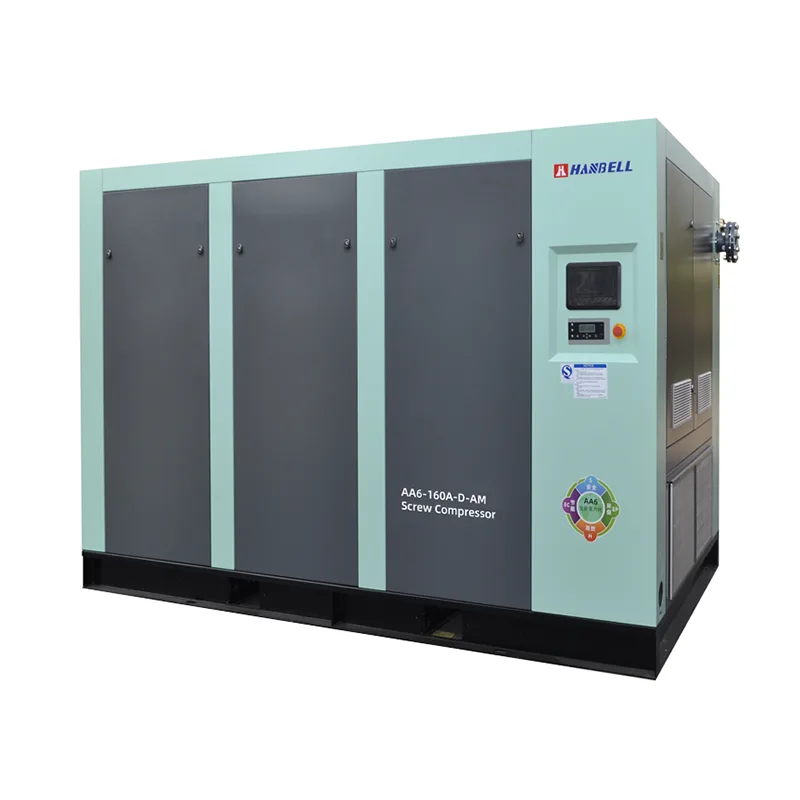

Compresor de aire de tornillo de frecuencia variable de compresión de dos etapas

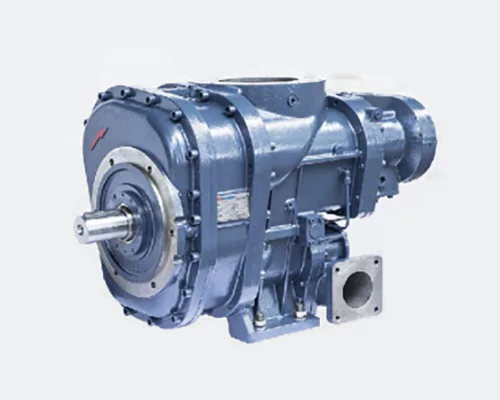

El componente más importante de un compresor de aire: la unidad principal del compresor de tornillo:

Diseñado por un equipo de Taiwán, el compresor de aire de tornillo de frecuencia variable de compresión de dos etapas adopta la eficiente unidad de tornillo de compresión de doble etapa de la serie ABD. Cuenta con dos etapas de compresión independientes, baja relación de compresión, baja fuga del host, alta eficiencia volumétrica y una reducción de potencia del 5 al 10 % para el mismo volumen de aire. El enfriamiento por pulverización de neblina de aceite entre etapas se utiliza para mejorar la eficiencia adiabática de la compresión. Se emplea un rotor grande y un diseño de baja velocidad de 1500 r/min con un sistema de transmisión de baja velocidad, lo que resulta en bajo ruido y vibración, y alta confiabilidad.

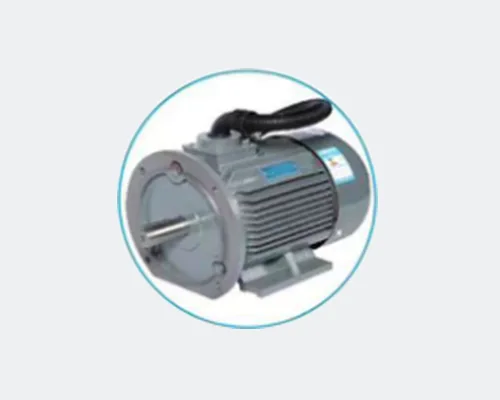

El modelo de frecuencia variable de imán permanente adopta motores de imán permanente IE4 de alta eficiencia:

El compresor de aire de tornillo de frecuencia variable y compresión de dos etapas Hanbell utiliza motores de frecuencia variable de alta eficiencia dedicados IE4, con un grado de protección IP55, aislamiento de clase F y aumento de temperatura de clase B. Equipado con rodamientos SKF de marca importada para garantizar el funcionamiento estable y confiable del motor a largo plazo.

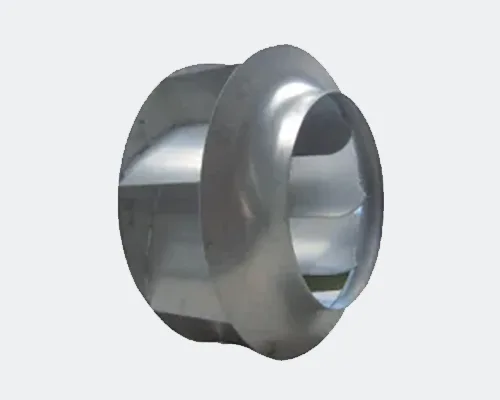

Ventilador centrífugo:

El modelo de compresor de aire de tornillo de frecuencia variable y compresión de dos etapas Hanbell adopta el diseño de ventilador centrífugo de lado hacia adentro y hacia afuera. Tiene una presión de aire estable, un diseño de succión eficiente, intercambio de calor uniforme, alta eficiencia del intercambio de calor de temperatura del anillo y mejor temperatura de inyección de aceite y eficiencia de la unidad principal. El diseño del ventilador centrífugo de gran capacidad y baja velocidad ahorra energía y es silencioso.

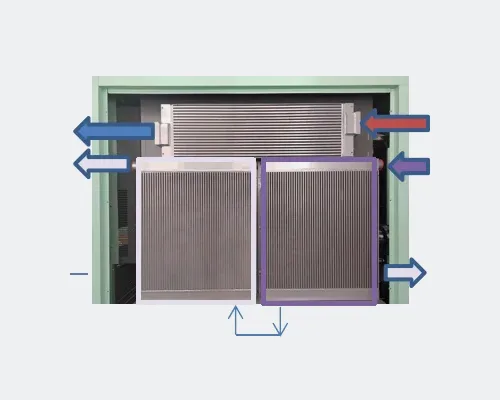

Conjunto de enfriador:

El enfriador tipo "pin" está diseñado con un ensamblaje confiable. El enfriador del circuito de aceite está diseñado como una unidad separada y el diseño de ranura de tensión del enfriador se adopta para evitar fugas causadas por grandes diferencias de temperatura en la entrada y salida de los puertos de aceite debido a la deformación por tensión térmica; Durante el apagado, el aceite se almacena para proteger completamente los canales internos del enfriador.

Acoplamiento de sujeción:

Conveniente para el mantenimiento; El elastómero 98SHA puede transmitir un par elevado y tiene un buen rendimiento de amortiguación.

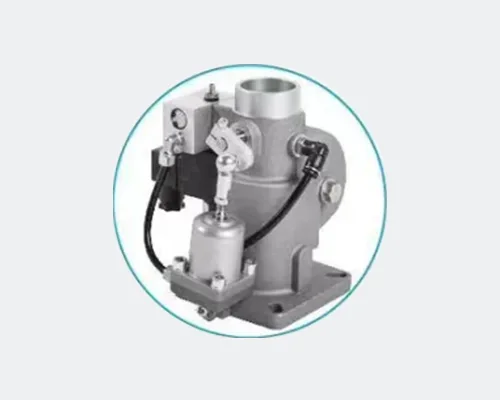

Válvula de admisión de marca de alta eficiencia:

Válvula de admisión normalmente cerrada, con baja pérdida de presión de admisión. Se cierra rápidamente durante la parada de emergencia para evitar que se rocíe aceite lubricante durante la parada de emergencia; Tiene una larga vida útil, con una vida útil normal de más de 1 millón de veces.

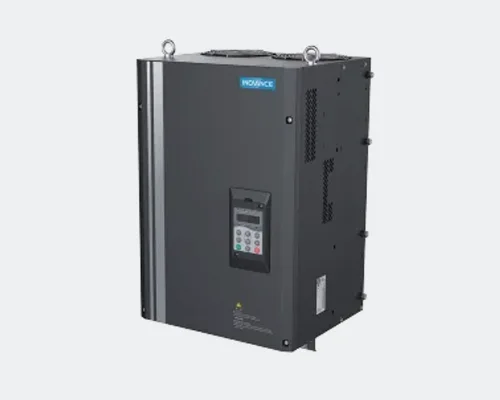

Inversor:

Se adopta el inversor INOVANCE de marca reconocida a nivel nacional. El inversor presenta un diseño de circuito de alta eficiencia y una unidad aritmética de alto rendimiento, lo que permite una conversión de energía eficiente y hace que el equipo funcione de manera más eficiente desde el punto de vista energético y respetuoso con el medio ambiente. Además, este inversor ofrece múltiples modos de control, como control vectorial de inducción, control vectorial de conmutación y control vectorial de excitación, que pueden lograr efectos de control eficientes y de ahorro de energía en diversos escenarios de carga.

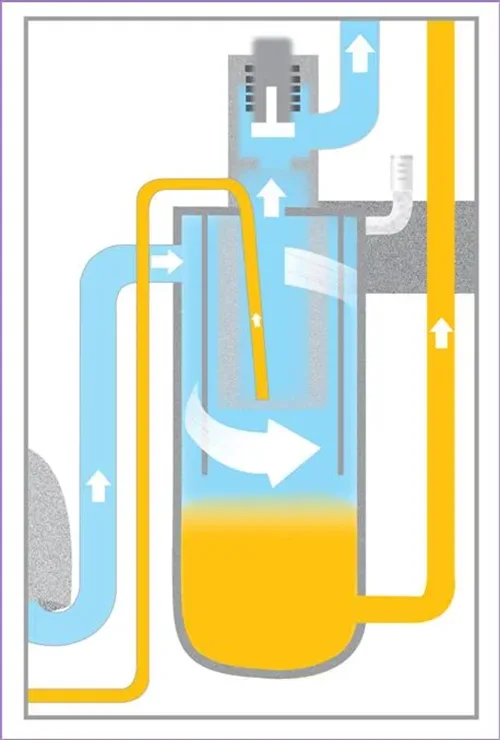

Sistema de separación de petróleo y gas:

El núcleo de separación de aceite de Hanbell adopta un diseño con un área de filtración extremadamente grande. El aire comprimido ingresa tangencialmente al tanque de aceite y gira a alta velocidad. Bajo la acción de la gravedad y la fuerza centrífuga, el aceite es expulsado y se hunde a lo largo de la pared del tanque hasta el fondo. Luego, el núcleo del filtro lo filtra adicionalmente, lo que da como resultado que el aire comprimido tenga un contenido de aceite de ≤ 3 PPM después de la filtración, lo que garantiza la calidad del aire.

Sistema de oleoductos y gasoductos:

El diseño de sellado suave de junta tórica y anillo ED garantiza que no haya fugas en la tubería. El circuito de aceite está diseñado con material de acero inoxidable, presentando una estructura robusta, elegante y alta confiabilidad, evitando efectivamente la aparición de óxido dentro de la tubería.

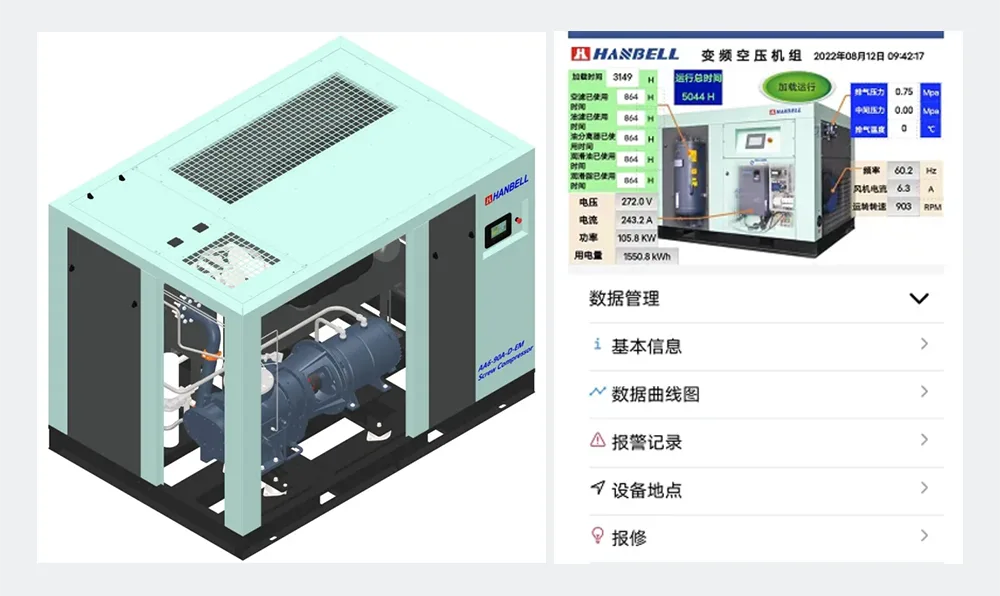

Sistema de servicio en la nube Hanbell:

Los compresores de aire de tornillo de frecuencia variable y compresión de dos etapas de Hanbell están equipados con un sistema de servicio en la nube. A través de la tecnología de Internet de las cosas, realiza funciones como monitoreo remoto, servicio posventa remoto, alarma de fallas y seguimiento de ubicación de equipos. A través de una gran cantidad de análisis de datos, proporciona una base de datos objetiva para la mejora, el mantenimiento y el estado de salud del equipo.
