Bomba de vacío de tornillo seco de frecuencia variable

La bomba de vacío de tornillo seco de frecuencia variable de alta calidad Yuzhen puede ajustar automáticamente su velocidad según las condiciones de trabajo en el sitio, utilizando solo la energía necesaria, lo que resulta en mayor ahorro de energía y flexibilidad. Es particularmente adecuado para líneas de producción con cambios frecuentes de proceso y requisitos exigentes de consumo de energía y estabilidad.

Enviar Consulta

Descripción del Producto

En muchas fábricas, los requisitos de vacío no son constantes.

Algunos procesos requieren un alto vacío, mientras que otros sólo necesitan mantener un determinado estado. Si el equipo funciona a toda velocidad de forma continua, los costos de electricidad serán altos y se acelerará el desgaste del equipo.

La ventaja de la bomba de vacío de tornillo seco de frecuencia variable radica en esto:

No funciona a plena capacidad todo el tiempo, sino que ajusta automáticamente su velocidad según las necesidades reales. La bomba de vacío funciona bajo demanda, ahorrando electricidad y evitando trabajos innecesarios.

Cuando la carga del sistema es baja, la bomba de vacío se desacelera automáticamente, reduciendo el consumo de energía innecesario;

Si el proceso requiere una mayor capacidad de bombeo, puede responder rápidamente, asegurando que el ritmo de producción no se vea interrumpido.

Este método de control de frecuencia variable no sólo reduce significativamente los costos de electricidad sino que también hace que todo el sistema funcione de manera más fluida y silenciosa. A la larga, también protege el propio equipo.

Fácil gestión

La bomba de vacío de tornillo seco de frecuencia variable presenta una interfaz de control intuitiva que permite a los usuarios comprender fácilmente el estado de funcionamiento y los parámetros de un vistazo. Los operadores no requieren una formación compleja y especializada; es muy fácil de usar y los ajustes y el monitoreo diarios son convenientes.

Escenarios de aplicación típicos

Fabricación de semiconductores y electrónica: grabado, CVD, PECVD y otros procesos.

Líneas de producción fotovoltaica y LED: Deposición de película fina, limpieza y evacuación

Procesos químicos: tratamiento de gases, reacción al vacío, recuperación de disolventes.

Revestimiento, enchapado y aplicaciones industriales de alta limpieza.

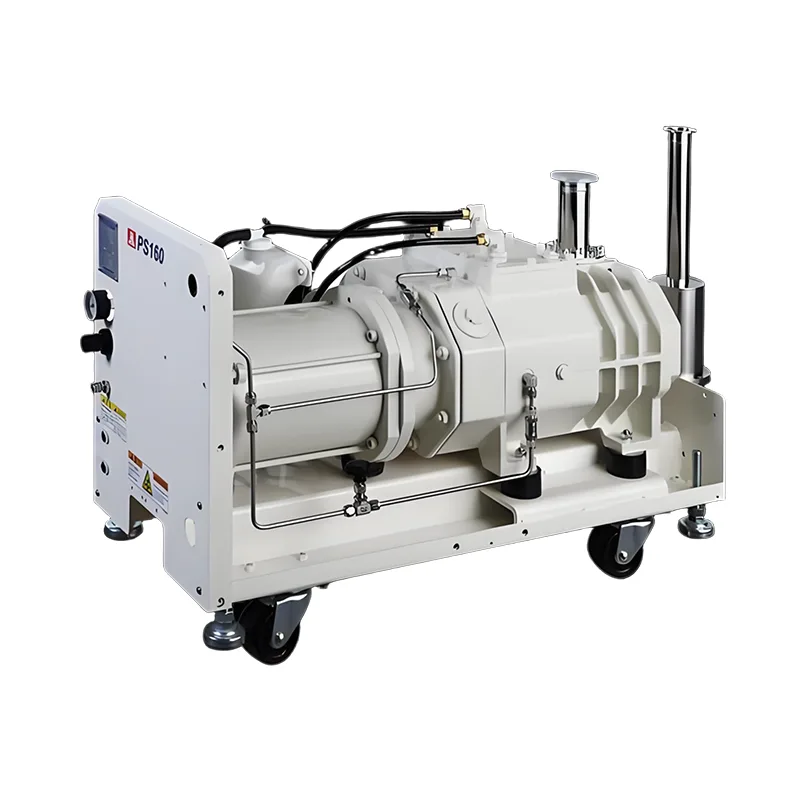

BOMBA DE VACÍO DE TORNILLO SECO SERIE PS

Características principales

1. Ruta corta del gas y reducción de la contaminación del gas de proceso

En comparación con otros tipos de bombas de vacío secas, la bomba de vacío de tornillo HANBELL tiene el recorrido de gas más corto en la bomba de vacío y eso podría reducir la contaminación del gas de proceso. Los rotores de tornillo pueden actuar como mecanismo de transmisión de polvo, funcionamos bien incluso si hay mucha contaminación dentro de la bomba.

2. Excelente rendimiento de la bomba gracias a los excelentes efectos de sellado del perfil del rotor

El perfil del rotor patentado puede proporcionar al rotor excelentes efectos de sellado, por lo que se permite un mayor espacio entre ellos. El desgaste del rotor de la bomba y el atasco del rotor debido a la contaminación del proceso se pueden reducir mediante un mayor espacio libre permitido.

3. La estructura simple reduce la posibilidad de que la bomba se detenga inesperadamente y facilita el proceso de revisión.

El vacío de tipo tornillo está compuesto por un par de rotores de tornillo y se requieren placas de aislamiento en diferentes etapas de la cámara de bombeo. También se puede evitar la contaminación del proceso entre los rotores y las placas de aislamiento. La revisión de la bomba seca Hanbell es mucho más fácil que otro tipo de bomba seca, por lo que el tiempo de reparación es más corto y el costo es más económico.

4. El controlador por microprocesador y el software de control remoto pueden proteger la bomba de situaciones anormales.

El controlador de microprocesador proporciona muchos parámetros de la bomba para monitorear el estado de funcionamiento. La bomba se puede operar y monitorear fácilmente mediante el panel de operación. El software de control remoto puede ayudar al cliente a monitorear el estado de funcionamiento de la bomba de forma remota.

Ventajas

1. Se utiliza un refrigerante especial para enfriar, evitando la posible corrosión de la carcasa por el agua de refrigeración.

2. La interfaz de operación móvil es conveniente para la operación; muestra el estado de funcionamiento real de la bomba de vacío y se puede mostrar tanto en chino como en inglés, lo que realmente atiende a los clientes.

3. Conector de alimentación de grado militar, seguro y conveniente.

4. Calentador de nitrógeno, que hace que la bomba de vacío sea más adecuada para procesos de semiconductores como CVD y PECVD.

5. Interfaz de señal de control y señal de comunicación, que permite el monitoreo remoto de la bomba de vacío.

Variable Frequency Dry Screw Vacuum Pump

BOMBA DE VACÍO DE TORNILLO SECO SERIE PS

Modelo		Unidad	PS80	PS160	PS180
Velocidad de bombeo (50 HZ/60 HZ)		l/min	1300/1600	2150/2600	2500/3000
		m³/h	80/96	140/156	150/180
		cfm	48/57	82/92	88/105
Presión UITimate		Torr	≤7,5*10^⁻3
		mbar	≤1*10^-2
		Pensilvania	≤1
Motor	Frecuencia	HZ	50/60
	Voltaje	V	220~440
	Fuerza	CV	4	6	6
		kilovatios	2.98	4.47	4.47
Conexión	Entrada		NO50
	Outler		NO40
Enfriamiento Agua	Fluir	l/min	3~7
	Presión	kilogramos/cm²	2~4
	Temperatura	℃	18~30
	Conexión		RC3/8”
N2	Presión	MPa	0,15~0,2
	Flujo diluido	l/min	0~60
	Flujo de sellado	l/min	0~20
	Conexión		Swagelok 1/4”
DIM.LWH		milímetros	814380663	895405678	920425650
Peso		kilos	280	300	320
Ruido		dB(A)	≤68	≤70	≤70
			Notas: 1. Los niveles de ruido anteriores son para modelos con motor refrigerado por agua y sin carcasa. 2. La instalación de dispositivos de aislamiento acústico en los modelos anteriores puede reducir aún más el ruido en 3-4 decibelios.
Interfaz			SEMIE73-0299
Tasa de fuga de la bomba		Mbar.1/s	1*10^-5
Temperatura de funcionamiento		℃	5~40
Operación Humedad		RH	por debajo del 90%

Modelo		Unidad	PS602	PS902	PS1302	PS1802
Velocidad de bombeo (50 HZ/60 HZ)		l/min	8300/10000	12500/15000	17500/21000	25000/33300
		m³/h	500/600	750/900	1050/1260	1500/1800
		cfm	294/353	441/530	618/742	883/1060
Presión UITimate		Torr	≤7,5*10⁻⁴
		mbar	≤1*10⁻³
		Pensilvania	≤0,1
Motor	Frecuencia	HZ	50/60
	Voltaje	V	220~440
	Fuerza	CV	4+4	6+4	6+6	6+6
		kilovatios	2,98+2,98	4,47+2,98	4,47+4,47	4,47+4,47
Conexión	Entrada		IS0100 (atornillado)		IS0160 (atornillado)
	Outler		NO40
Enfriamiento Agua	Fluir	l/min	3~7
	Presión	kilogramos/cm²	2~4
	Temperatura	℃	15~30
	Conexión		RC3/8”
N2	Presión	MPa	0,15~0,2
	Flujo diluido	l/min	0~60
	Flujo de sellado	l/min	0~20
	Conexión		Swagelok 1/4”
DIM.LWH		milímetros	814380865	895380915	920430957	9204301030
Peso		kilos	450	520	540	545
Ruido		dB(A)	≤70	≤70	≤70	≤70
			Notas: 1. Los niveles de ruido anteriores son para modelos con motor refrigerado por agua y sin carcasa. 2. La instalación de dispositivos de aislamiento acústico en los modelos anteriores puede reducir aún más el ruido en 3-4 decibelios.
Interfaz			SEMIE73-0299
Temperatura de funcionamiento		℃	5~40
Operación Humedad		RH	Por debajo del 90%

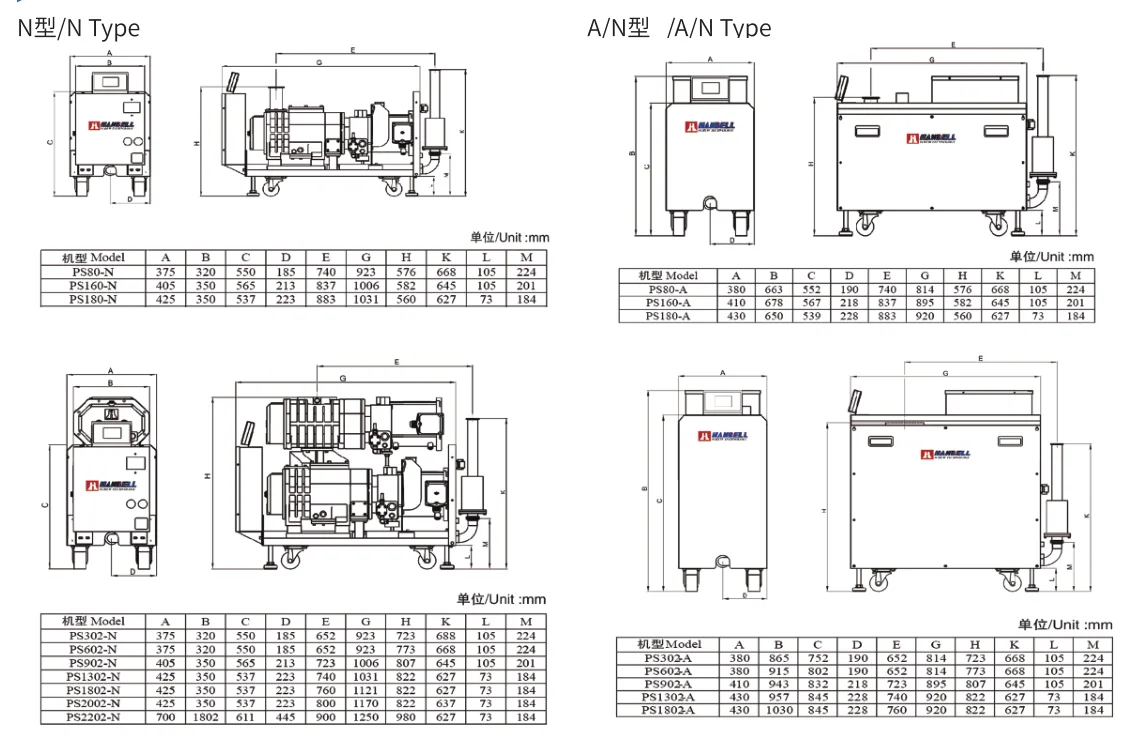

PS dimensiones físicas

Variable Frequency Dry Screw Vacuum Pump

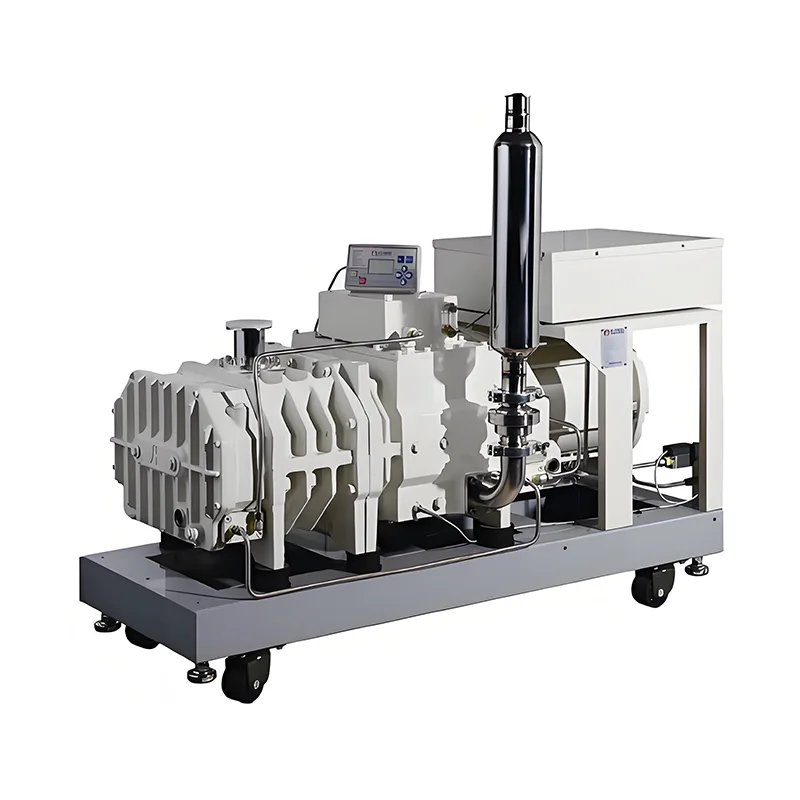

BOMBA DE VACÍO DE TORNILLO SECO SERIE PD

Características

Bomba de vacío de tornillo seco, puede ser con motor refrigerado por agua (a prueba de explosiones) o motor refrigerado por aire (a prueba de explosiones), alta velocidad de bombeo en alta presión, bajo consumo de energía, bajo nivel de ruido.

Solicitud

TFT-LCD, panel táctil

Solar

Sistema metalúrgico

Revestimiento

Procesos plasmáticos

Proceso de secado

Biotecnológico/farmacéutico

Industria química

Parámetros de rendimiento PD

Modelo		Unidad	PD120	PD200	PD300	PD500	PD650	PD800
Velocidad de bombeo (50 HZ/60 HZ)		l/min	1667/2000	2830/3400	4167/5000	7000/8333	9030/10840	11011/13233
		m³/h	100/120	167/200	250/300	420/500	540/650	680/800
		cfm	59/71	98/117	147/176	248/295	371/382	393/471
Presión UITimate		Torr	≤7,5*10^-3
		mbar	≤1*10^-2
		Pensilvania	≤1
Motor	Frecuencia	HZ	50/60
	Voltaje	V	220~380~440
	Fuerza	CV	4/5.3	6/7.5	8/10	15/20	25/30	25/30
	Fuerza	kilovatios	2.98/4	4,47/5,5	6,7/7,5	15/11	18.5/22	18.5/22
	Fuerza	kilovatios	1.6/2	2.2/3	3.6/4.2	6/7	10/13	11/14
Conexión	Entrada		NO50	NO50	ISO63	ISO80	ISO100	ISO100
Conexión	Outler		NO40	NO40	NO40	NO50	ISO63	ISO63
Enfriamiento Agua	Conexión		RC3/8”				RC1/2”
	Presión	kilogramos/cm²	2,0 ~ 4,0
	Temperatura	℃	3slm18℃~7slm28℃			6slm18℃~15slm28℃
	Fluir	l/min	3slm18℃~7slm28℃			6slm18℃~15slm28℃
N2	Presión	kilogramos/cm²	0,15~0,2
	Flujo diluido	l/min	Por proceso
	Flujo de sellado	l/min	10
	Conexión		Swagelok 1/4”
DIM.LWH		milímetros	814380663	920430674	1075430650	1346538,4886	1831610735	1831610735
Peso		kilos	280	345	390	550	1050	1050
Ruido		dB(A)	68	<70	<70	<75	<80	<80
Temperatura de funcionamiento		℃	5 ~ 40 ℃
Operación Humedad		RH	Por debajo del 90%

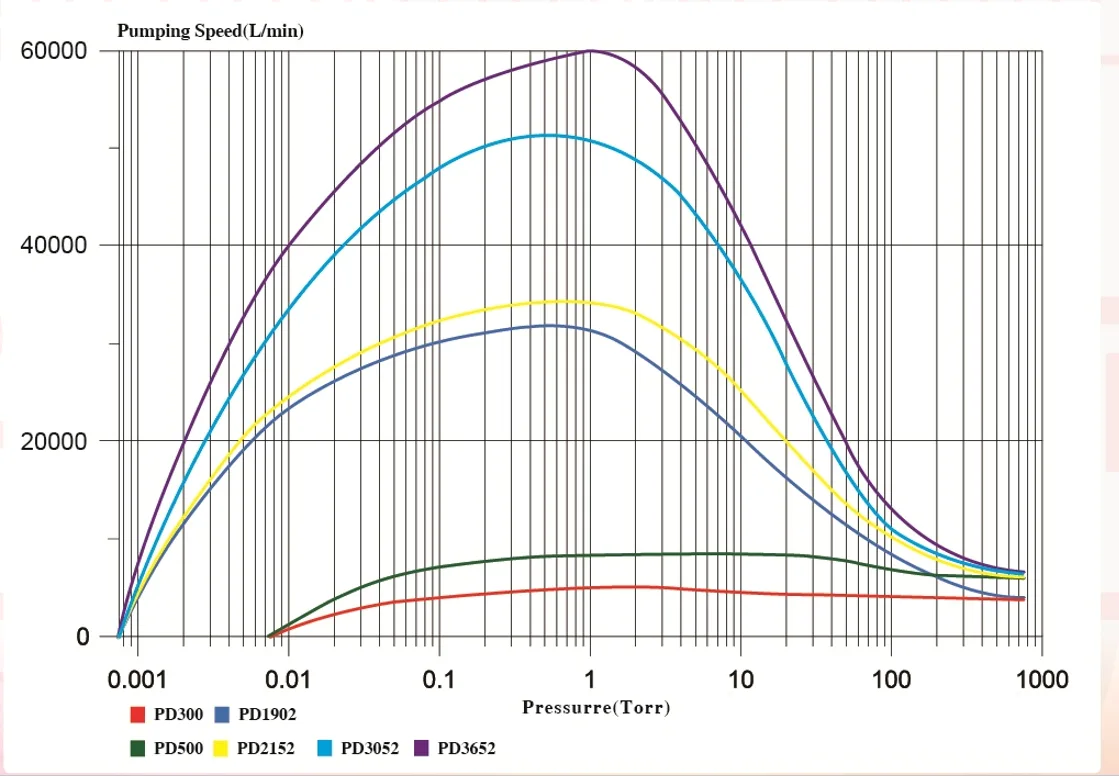

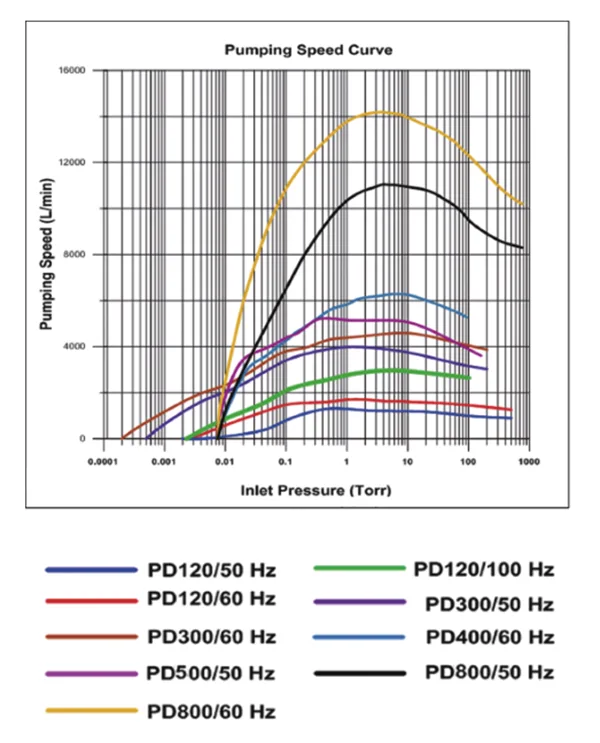

Curva de rendimiento de PD

Variable Frequency Dry Screw Vacuum Pump

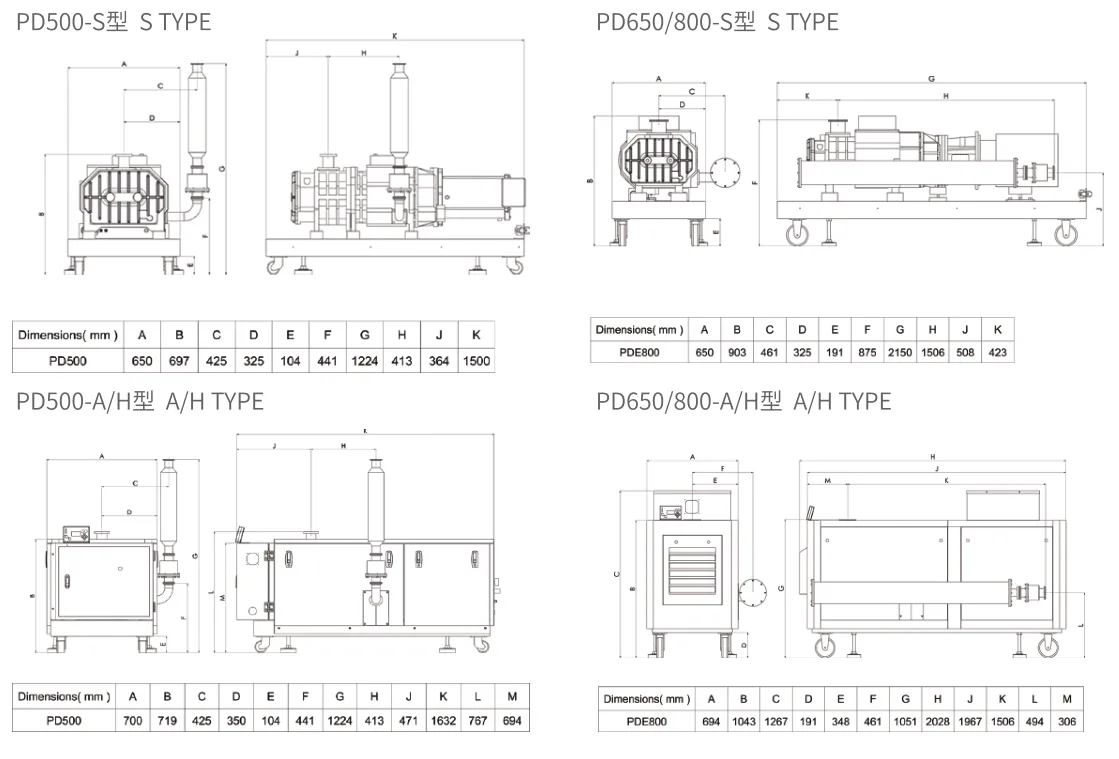

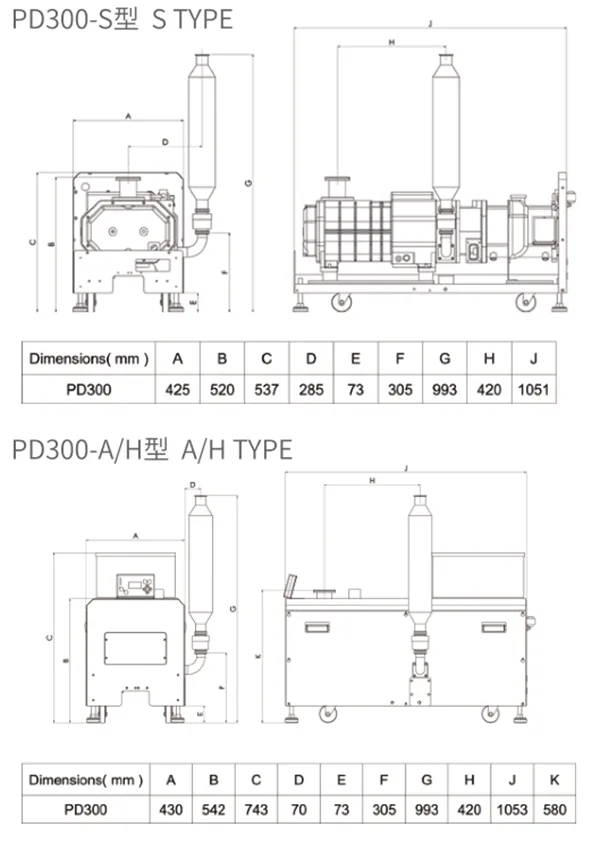

Dimensiones PD

Variable Frequency Dry Screw Vacuum Pump

Serie PD

Producto	Unidad	PD300	PD500	PD1902	PD2152	PD3052	PD3652
Bomba seca	m³/h	330	500	330	500	500	500
Bomba de refuerzo	m³/h			1800	1800	3000	3600
Velocidad máxima de bombeo	m³/h	330	500	1900	2100	3000	3600
Velocidad máxima de bombeo	l/min	5500	8300	32000	35000	50000	60000
Presión máxima	Torr	7.5X10^-3	7.5X10^-3	7.5X10^-4	7.5X10^-4	7.5X10^-4	7.5X10^-4
Consumo de energía	kilovatios	4.5	7.7	5.3	8.5	8.8	9.0
Entrada	ENTONCES	63	80	160	160	200	200
Salida	noroeste	40	50	40	50	50	50
Dimensión (mm)	L	1055	1505	1055	1505	1505	1505
	W	430	525	430	525	525	525
	H	560	515	1055	790	965	965
Peso	kilos	350	500	560	730	1000	1020

BOMBA DE RAÍCES SERIE PR

Características

1. Las bombas PR tienen un mecanismo de bombeo sin aceite de alta calidad.

2. Excelente rendimiento de la bomba debido a los excelentes efectos de sellado del perfil del ratón.

3. Operar a presiones relativamente bajas lo hace altamente confiable

4. Funcionamiento silencioso y sin vibraciones

Campo de aplicación

Revestimiento al vacío, horno de vacío, proceso térmico, farmacéutico, químico, semiconductor, TFT/LCD/LED y célula solar, etc.

Parámetros de rendimiento de relaciones públicas

Modelo		Unidad	PR600	PR900	PR1300	PR1800	PR3000	PR7000
Velocidad de bombeo (50 HZ/60 HZ)		l/min	13000	20000	26000	33000	63000	140000
		m³/h	800	1200	1600	2000	3800	8400
		cfm	470	706	941	1176	2235	4947
Presión UITimate		Torr	≤7,5*10⁴
		mbar	≤1*10⁻³
		Pensilvania	≤0,1
Motor	Frecuencia	HZ	50/60
	Voltaje	V	220~440
	Fuerza	CV	4	4	6	6	8/20	20
	Fuerza	kilovatios	2.98	2.98	4.47	4.47	6.7/15	15
Consumo de energía inactivo		kilovatios						1.7
Conexión	Entrada		IS0100		ISO160		ISO200	320 ISO-K
Conexión	Outler		IS0063		ISO100		IS0160	160 ISO-K
DIM.LWH		milímetros	721322233	778360250	848360272	778360272	1142510358	1490669490
Peso		kilos	160	210	220	225	570	880
Ruido		dB(A)	≤60	≤60	≤62	≤62	≤65	≤70
Ruido		dB(A)	Notas: 1. Los niveles de ruido anteriores son para modelos con motor refrigerado por agua y sin carcasa. 2. La instalación de dispositivos de aislamiento acústico en los modelos anteriores puede reducir aún más el ruido en 3-4 decibelios.
Tasa de fuga de la bomba		Mbar.1/s	1*10⁵
Temperatura de funcionamiento ℃		℃	5~40
Operación Humedad RH		RH	Por debajo del 90%

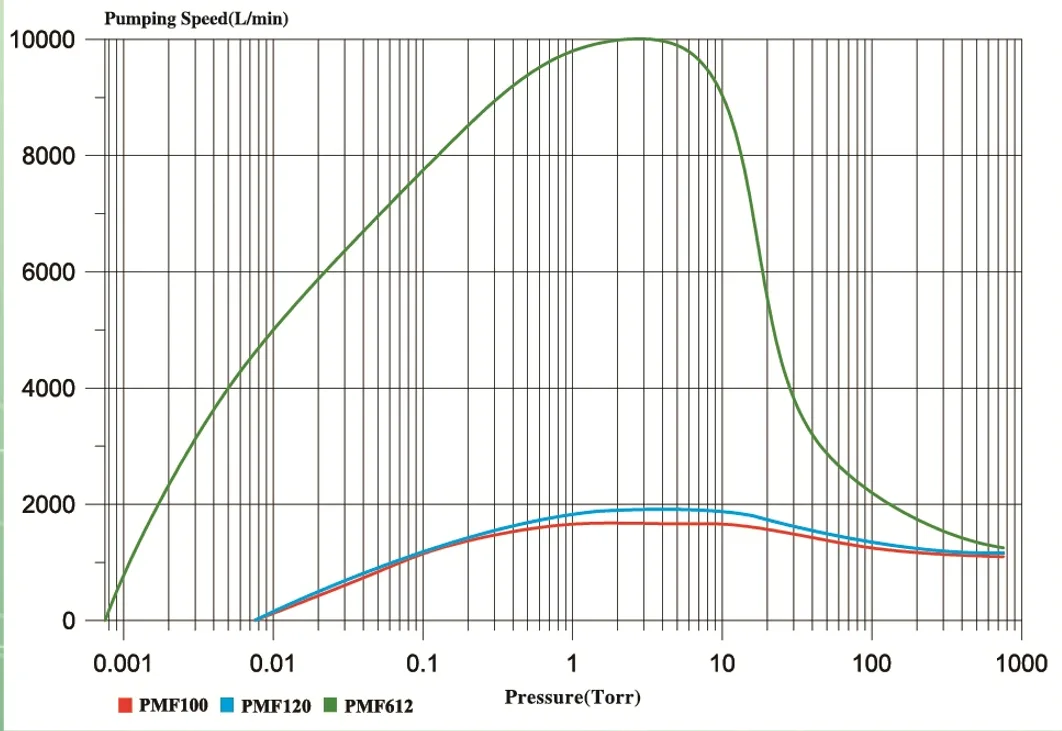

Serie de ahorro de energía de semiconductores PMF

Modelo		Unidad	PMF100	PMF120	PMF612
Velocidad de bombeo		l/min	1666	1933	10000
		m³/h	100	116	600
		cfm	59	69	353
Presión máxima		Torr	≤7,5×10^-3	≤7,5×10^-3	≤7,5×10^-4
Presión máxima		mbar	≤1×10^-2	≤1×10^-2	≤1×10^-3
Motor	Voltaje	V	220V/380V	220V/380V	220V/380V
Motor	Potencia nominal	kilovatios	2.2	2.2	2.2+2.2
Conexión	Entrada		NO50	NO50	ISO80
Conexión	Salida		NO25	NO25	NO40
Agua de refrigeración Oscuro.	Presión	kilogramos/cm²	2,0-4,0(△P>1kg/cm²)	2,0-4,0(△P>1kg/cm²)	2,0-4,0(△P>1kg/cm²)
	Min.Flow	l/min	1	1	1
	Temperatura	℃	20℃ 2L/min~30℃ 5L/minuto	20℃ 2Lmín~30℃ 5L/minuto	20℃ 2L/min~30℃ 5L/minuto
	comeccion		RC1/4"	RC1/4"	RC1/4"
	L×An×Al	milímetros	450×230×275	450×230×275	530×230×520
Peso		kilos	60	60	120
nariz		dB	60	60	60
Potencia de presión máxima		kilovatios	0.39	0.44	0.5

Serie IPH

Producto	Unidad	iPH100	iPH200	iPH610	iPH1210	iPH1210H	iPH1220	iPH1810	iPH1820
Bomba seca	m³/h	120	200	120	120	120	200	120	200
Refuerzo	m³/h	1	I	600	1200	1200	1200	1800	1800
Velocidad máxima de bombeo	m³/h	120	200	700	1100	1100	1250	1800	1850
Presión máxima	Torr	7,5×10^-3	7,5×10^-3	7,5×10^-4	7,5×10^-4	7,5×10^-4	7,5×10^-4	7,5×10^-4	7,5×10^-4
Alimentación del sistema en UIt.	kilovatios	2.1	3.5	2.6	3.0	3.2	4.5	3.9	4.7
Entrada	ISO	63	63	100	100	100	100	160	160
Salida	noroeste	40	40	40	40	40	40	40	40
Dimensión (mm)	L	830	830	830	830	830	830	830	830
	W	400	400	400	400	400	400	400	400
	H	526	526	780	780	780	780	830	830
Peso	kilos	280	300	450	455	460	470	515	530
