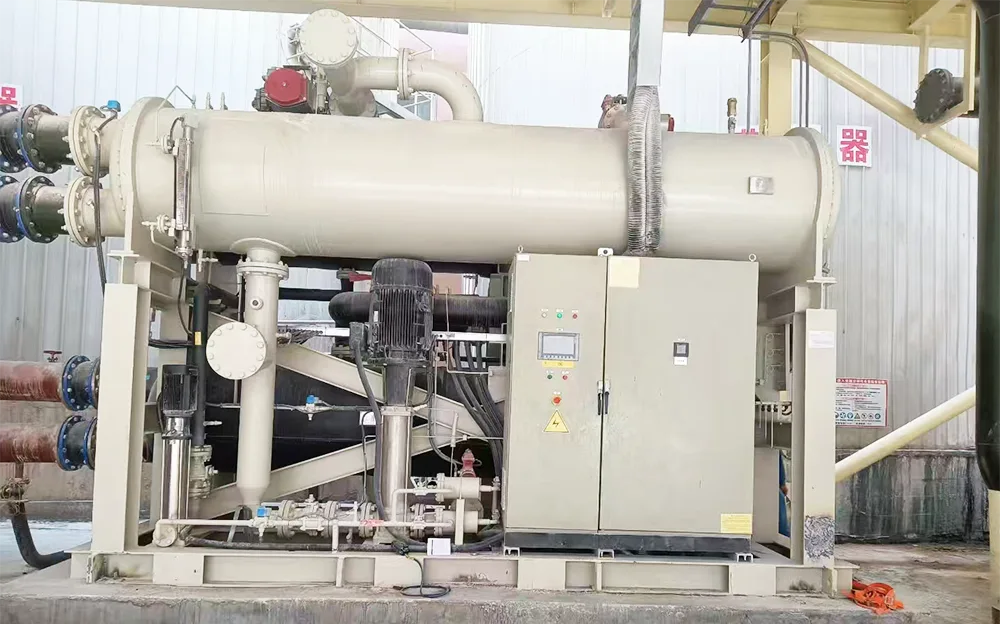

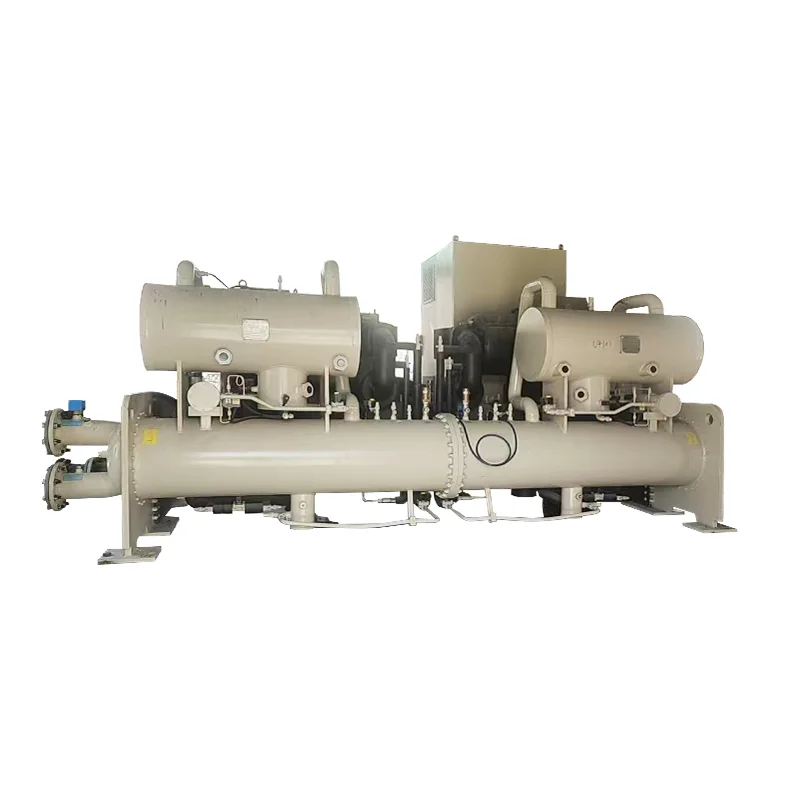

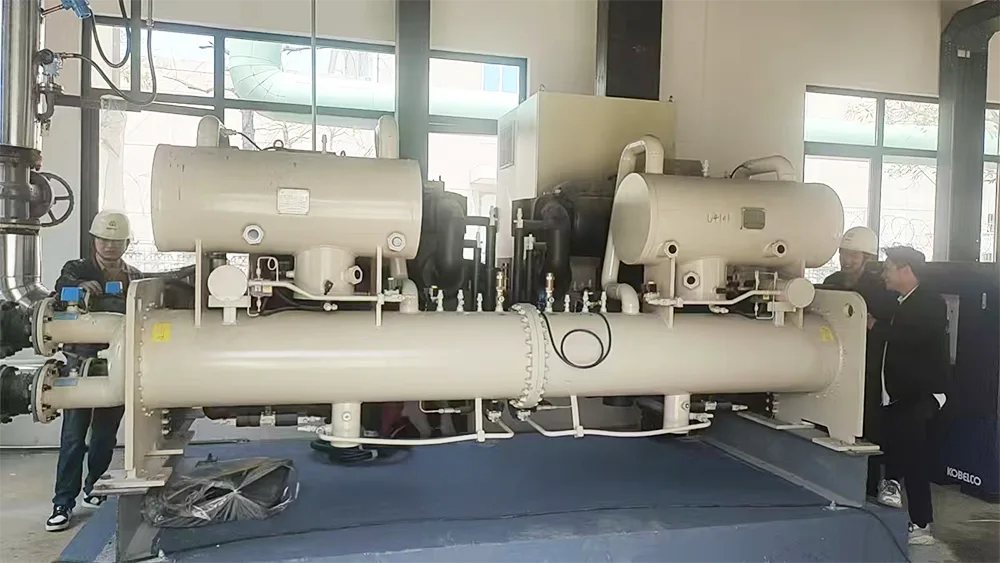

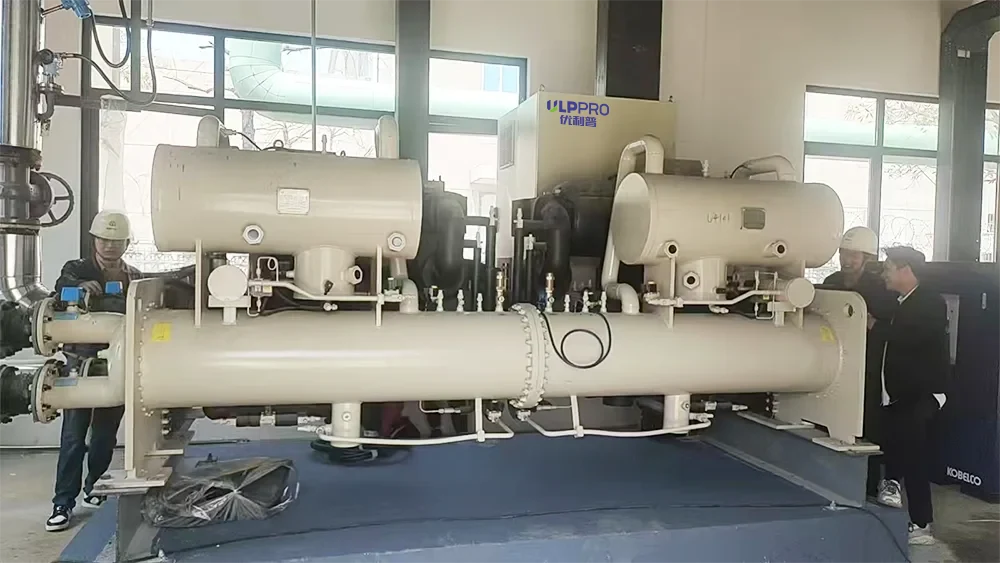

Enfriador de tornillo inundado

Aspectos destacados de la tecnología central

Características clave de la unidad

1. Diseño de refrigerante de presión positiva: la unidad utiliza refrigerante de presión positiva, lo que elimina la necesidad de un dispositivo de evacuación adicional y simplifica el diseño de ventilación de la sala de máquinas.

2.Compresor semihermético de doble tornillo: utiliza un compresor semihermético de doble tornillo desarrollado independientemente por Hanbell, con el motor y el compresor integrados en una sola unidad, eliminando por completo las fugas en el sello del eje, lo que resulta en una alta eficiencia de transmisión, bajo nivel de ruido y un largo ciclo de mantenimiento.

3. Evaporador inundado (tipo rociador) de alta eficiencia: el refrigerante líquido forma una película líquida uniforme en el exterior de los tubos de intercambio de calor, lo que mejora la eficiencia del intercambio de calor en más de un 10 % en comparación con los evaporadores secos; el bajo volumen de carga de refrigerante cumple con los requisitos medioambientales; El diseño de recolección de aceite inferior combinado con una bomba eyectora garantiza un retorno de aceite suave.

4.Enfriador de aceite incorporado: utiliza refrigerante como medio de enfriamiento, lo que elimina la necesidad de agua de enfriamiento adicional, lo que da como resultado una estructura compacta y sin mantenimiento.

5.Sistema de retorno de aceite de bomba eyectora independiente: garantiza el retorno oportuno de aceite al compresor bajo cualquier condición de carga, evitando daños debido a la escasez de aceite.

6. Estrangulación de la placa de orificio fija: sin piezas móviles; El control del flujo se logra a través del equilibrio dinámico del propio refrigerante, lo que garantiza un funcionamiento estable bajo carga completa, carga parcial y condiciones variables sin retrasos. 7.Control inteligente por microcomputadora: interfaz hombre-máquina china, visualización clara de los datos operativos y operación conveniente.

Garantía de alta confiabilidad

1.Diseño y fabricación profesionales: Hanbell Precision Machinery se ha centrado en la investigación, el desarrollo y la fabricación de compresores de tornillo durante más de veinte años, manteniendo una participación líder en el mercado nacional de compresores de tornillo con tecnología madura y confiable.

2.Certificación y pruebas autorizadas: la unidad ha pasado la certificación del Centro Nacional de Inspección y Supervisión de Calidad de Equipos de Refrigeración por Compresores. Cada unidad se somete a pruebas de rendimiento completas de acuerdo con los estándares nacionales antes de salir de fábrica para garantizar una calidad estable.

3. Retorno de aceite confiable de la bomba eyectora: Utilizando una bomba eyectora como componente de retorno de aceite y usando gas flash de presión alta/media como fuente de energía, se logra el retorno de aceite del lado de baja presión sin pérdida de energía a la unidad, lo que garantiza la seguridad del compresor.

Diseño de alta eficiencia y ahorro de energía

1.Compresor semihermético de doble tornillo: alta eficiencia de transmisión, funcionamiento estable, bajo nivel de ruido y bajos costos de mantenimiento, lo que lo hace más eficiente energéticamente que los compresores tradicionales de tipo abierto.

2.Condensador de alta eficiencia: Al adoptar un diseño de cámara superior e inferior + placa deflectora, el refrigerante líquido fluye hacia abajo a lo largo del borde de la carcasa, lo que mejora significativamente la eficiencia del intercambio de calor de los tubos de cobre, reduce la temperatura de condensación entre 0,5 y 1 ℃ y mejora significativamente la eficiencia energética de la unidad.

3.Evaporador inundado (pulverización): el refrigerante forma una película líquida en el exterior de los tubos de intercambio de calor, lo que resulta en un alto coeficiente de transferencia de calor; El retorno suave del aceite mejora aún más la eficiencia del sistema.

4.Control de estrangulación de la placa de orificio: ajusta dinámicamente el caudal de refrigerante, siempre adaptando perfectamente la carga unitaria, evitando el desgaste mecánico y el retraso de control de las válvulas de estrangulación tradicionales.

Control inteligente avanzado

1. Controlador de microcomputadora de alta velocidad: la velocidad de procesamiento de 0,25 ms/1K palabras garantiza un funcionamiento estable de la unidad y una respuesta rápida.

2.Interfaz hombre-máquina fácil de usar: la pantalla táctil tiene espacio de almacenamiento incorporado, que muestra el estado operativo completo de la unidad en tiempo real, proporcionando una operación intuitiva y conveniente.

3.Control PID preciso: ajusta automáticamente la carga unitaria en función de la desviación entre la temperatura de salida del agua fría/caliente y el valor objetivo, logrando una precisión de control de la temperatura del agua de ±0,3 ℃.

4.Protección integral de la unidad: cuenta con más de 30 funciones de protección de seguridad, que incluyen sobretensión, subtensión, protección de secuencia de fases, sobrecarga del compresor, protección de alta y baja presión y protección anticongelante, lo que garantiza la seguridad del equipo.

5. Servicio en la nube e integración de edificios: el protocolo de comunicación reservado Modbus-RTU permite una integración perfecta con los sistemas de monitoreo de edificios; Se proporcionan servicios en la nube, que respaldan el monitoreo remoto y la alerta temprana.
