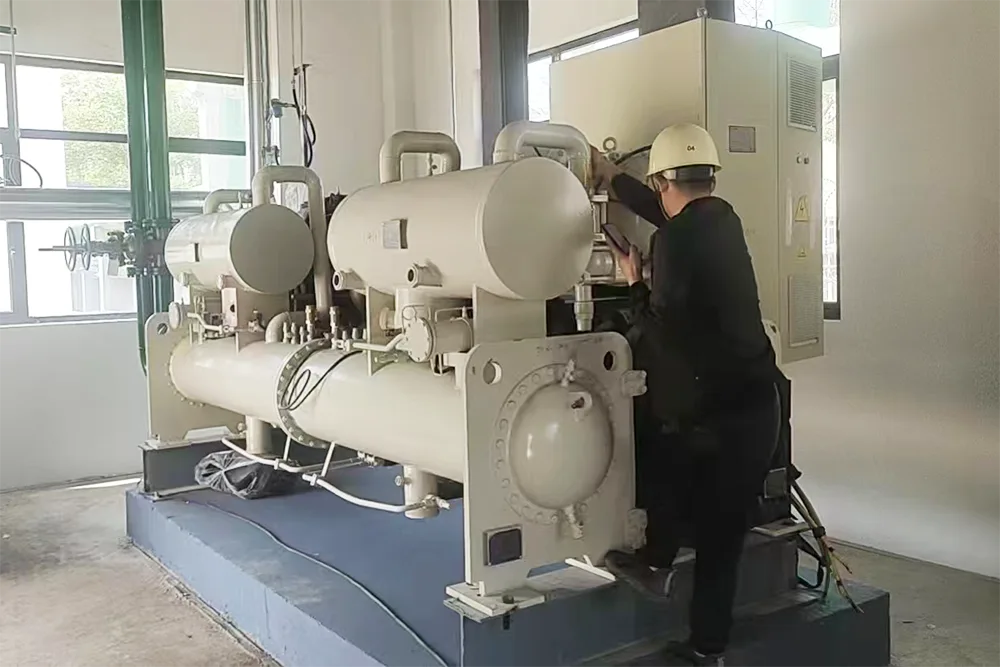

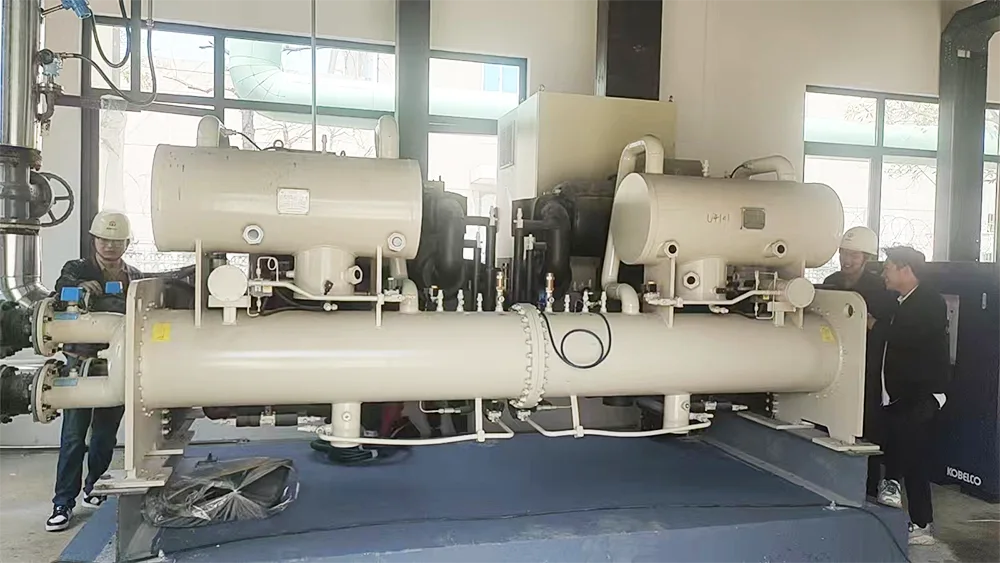

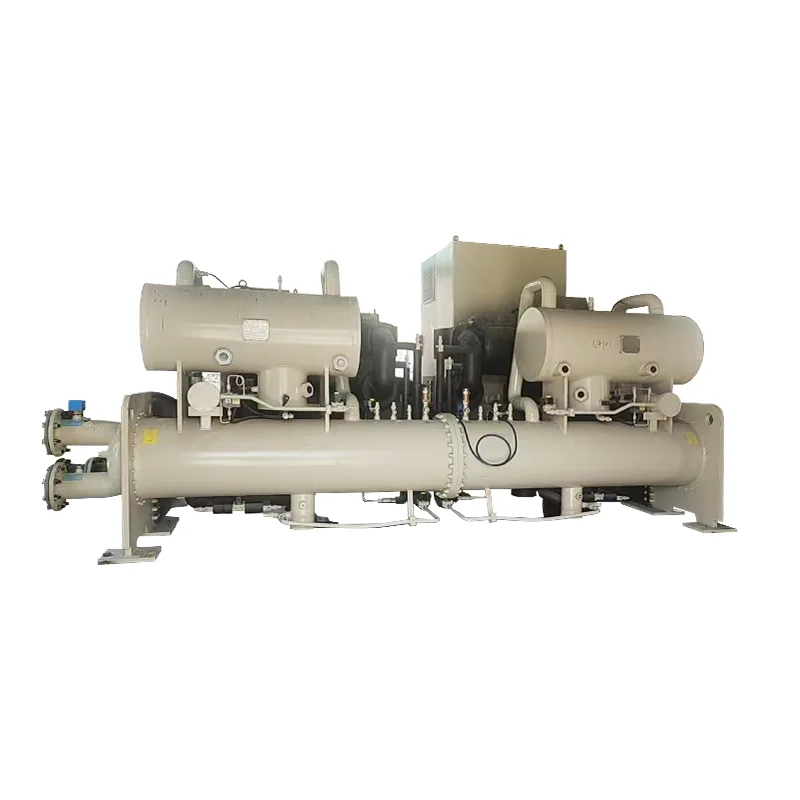

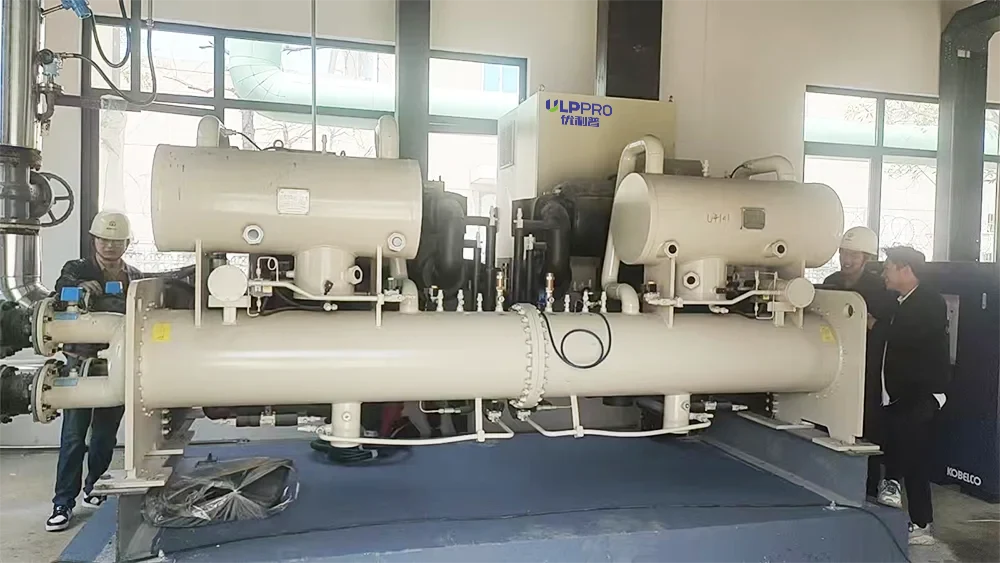

Enfriador de tornillo de baja temperatura

Basado en la tecnología central de Hanbell, Yuzhen lanzó este enfriador de tornillo de baja temperatura fabricado en China. No sólo mantiene una alta eficiencia a temperaturas extremadamente bajas, sino que también resuelve los problemas de difícil mantenimiento y alto consumo de energía de las unidades tradicionales mediante "control inteligente integrado" y "tecnología de aceleración sin partes móviles".

Enviar Consulta

Descripción del Producto

Ventaja principal 1: Precisión del control de temperatura de ±0,3 ℃

El enfriador de tornillo de baja temperatura de Yuzhen está equipado con un "controlador de microcomputadora" de alto rendimiento.

Respuesta extremadamente rápida: La velocidad de cálculo alcanza los microsegundos (0,25 ms) y puede detectar inmediatamente cualquier cambio en la temperatura del agua de salida.

Estable: Con la función de control PID avanzada, la máquina puede ajustarse automáticamente según la carga, manteniendo la fluctuación de la temperatura del agua dentro de ±0,3 ℃.

El funcionamiento es tan sencillo como utilizar un teléfono móvil: viene con una pantalla táctil de alta definición, el estado operativo es claro de un vistazo e incluso los principiantes pueden completar la configuración haciendo clic en la pantalla.

Ventaja principal 2: múltiples capas de protección

Al comprar un enfriador de tornillo de baja temperatura, la estabilidad es primordial.

30 protecciones integrales: ya sea sobrecalentamiento del compresor, voltaje inestable o protección anticongelante, la unidad lo ha considerado todo.

Autocomprobación y recordatorios: La máquina realizará una "autocomprobación" antes de arrancar, e incluso le recordará automáticamente cuando sea necesario limpiar el condensador.

Monitoreo en la nube: se reserva una interfaz Modbus-RTU para una integración perfecta con los sistemas del edificio. No solo puede gestionar el compresor sino también conectarse con bombas de agua y ventiladores, duplicando la eficiencia de gestión.

Ventaja principal 3: tecnología extrema de ahorro de energía

Yuzhen adopta una serie de diseños estructurales líderes en la industria, lo que aumenta directamente la rentabilidad:

Compresor semihermético de doble tornillo: el motor y el compresor están integrados, lo que da como resultado una eficiencia de transmisión extremadamente alta y resuelve por completo el problema de las fugas de aceite. Tiene baja vibración, poco ruido y es muy duradero.

Evaporador de película descendente (tipo rociador): el refrigerante se rocía sobre los tubos como una cortina de lluvia, lo que resulta en una excelente transferencia de calor. Lo más importante es que requiere menos refrigerante, lo que es a la vez respetuoso con el medio ambiente y rentable.

Condensador de alta eficiencia: el diseño exclusivo de la placa guía puede reducir la temperatura de condensación en aproximadamente 1 ℃. Esto puede parecer insignificante, pero el ahorro de electricidad durante el funcionamiento a largo plazo es sustancial. Ventaja principal 4: Estrangulamiento de "placa de orificio" sin desgaste

Éste es también el secreto de la alta fiabilidad de la unidad.

Muchos enfriadores tienen válvulas de estrangulación que son propensas a fallar, pero nosotros utilizamos una placa de orificio fija. No tiene partes móviles y depende completamente del equilibrio dinámico físico para regular el caudal.

Sin mantenimiento: debido a que no hay desgaste mecánico, prácticamente no requiere mantenimiento y la regulación no tiene retrasos; El flujo de refrigerante se controla con precisión ya sea a carga completa o parcial.

Rendimiento y especificaciones del producto.

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad única / -5 ℃ / R22)

EMCS-		A040ALYT	A200ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidad de refrigeración	kilovatios	91	440	1134	978	1134
Potencia de entrada	kilovatios	27	117	287	248	287
COP de eficiencia de carga completa	kilovatios/kW	3.37	3.76	3.95	3.94	3.95
Modelo de compresor		RC2-140BF	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	20	96	244	211	244
Caída de presión del agua	kPa	17	46	75	64	75
Interfaces de tubería de entrada y salida.	DN	80	150	200	200	200
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	17	84	217	187	217
Caída de presión del agua	kPa	20	57	82	76	82
Interfaces de tubería de entrada y salida.	DN	80	150	200	200	200
separador de aceite		separador de aceite secundario vertical			separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	2400	3050	3750	3750	3750
B (ancho)	milímetros	1100	1510	2200	2300	2300
C（H）	milímetros	1450	2000	2450	2300	2300
Tamaño de instalación
D	milímetros	1820	2320	2920	2920	2920
E	milímetros	900	1300	1700	1700	1700
Peso de transporte	kilos	1800	3400	8500	8000	8500
Peso operativo	kilos	1850	3600	8900	8400	8900
Volumen de llenado de refrigerante	kilos	55	180	450	400	450

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad doble / -5 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidad de refrigeración	kilovatios	182	2268	1956	2268
Potencia de entrada	kilovatios	54	574	496	574
COP de eficiencia de carga completa	kilovatios/kW	3.37	3.95	3.94	3.95
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	41	489	422	489
Caída de presión del agua	kPa	36	76	96	97
Interfaces de tubería de entrada y salida.	DN	125	300	300	300
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	35	434	374	434
Caída de presión del agua	kPa	37	85	104	105
Interfaces de tubería de entrada y salida.	DN	125	300	300	300
separador de aceite		separador de aceite secundario vertical		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	3400	5800	5750	5750
B (ancho)	milímetros	1550	2600	2450	2450
C（H）	milímetros	1600	2800	2500	2500
Tamaño de instalación
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	2050	1950	1950
Peso de transporte	kilos	2900	14500	14000	14500
Peso operativo	kilos	2980	15700	15200	15700
Volumen de llenado de refrigerante	kilos	80	850	750	850

Nota:

1) Condiciones de funcionamiento del enfriador de tornillo de baja temperatura

Evaporador: Temperatura del agua de entrada 0 ℃, temperatura del agua de salida -5 ℃;

Condensador: Temperatura del agua de entrada 30 ℃, temperatura del agua de salida 35 ℃;

2) Nivel de voltaje aplicable: 3φ - 380V - 50Hz;

3) Conversión de unidades: 1 RT (tonelada de refrigeración americana) = 3,517 kW;

4) La presión del lado del agua del evaporador es de 1,0 MPa y la presión del lado del agua del condensador es de 1,0 MPa;

5) Tanto el evaporador como el condensador están conectados mediante bridas;

6) El coeficiente de contaminación del evaporador está diseñado en 0,018 m²·℃/kW;

El coeficiente de contaminación del condensador está diseñado en 0,044 m²·℃/kW;

7) La forma, el tamaño y el peso de la unidad pueden variar ligeramente debido a las iteraciones del producto. Consulte el acuerdo técnico al realizar un pedido;

8) Los parámetros anteriores se basan en el software de rendimiento del compresor Hanzhong 5.0.3.35. La capacidad de refrigeración puede variar ligeramente en diferentes versiones. Consulte el acuerdo técnico al realizar un pedido.

9) El refrigerante del evaporador en el esquema es una solución de etilenglicol al 30% por concentración en volumen.

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad única / -10 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidad de refrigeración	kilovatios	75	930	802	930
Potencia de entrada	kilovatios	26	276	239	276
COP de eficiencia de carga completa	kilovatios/kW	2.88	3.37	3.36	3.37
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	17	207	179	207
Caída de presión del agua	kPa	14	54	50	54
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	15	186	160	186
Caída de presión del agua	kPa	23	76	75	76
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
separador de aceite		separador de aceite secundario vertical		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	2400	3750	3720	3750
B (ancho)	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2450	2300	2300
Tamaño de instalación
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kilos	1750	8200	7700	8200
Peso operativo	kilos	1800	8600	8100	8600
Volumen de llenado de refrigerante	kilos	50	400	350	400

Tabla de parámetros de rendimiento para unidad enfriadora de tornillo de baja temperatura (unidad doble / -10 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidad de refrigeración	kilovatios	150	1860	1604	1860
Potencia de entrada	kilovatios	52	552	478	552
COP de eficiencia de carga completa	kilovatios/kW	2.88	3.37	3.36	3.37
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	35	415	358	415
Caída de presión del agua	kPa	35	73	85	91
Interfaces de tubería de entrada y salida.	DN	100	250	250	250
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	30	372	321	372
Caída de presión del agua	kPa	45	81	96	102
Interfaces de tubería de entrada y salida.	DN	100	250	250	250
separador de aceite		separador de aceite secundario vertical		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	3400	5800	5750	5750
B (ancho)	milímetros	1550	2550	2450	2450
C（H）	milímetros	1600	2750	2500	2500
Tamaño de instalación
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1950	1950	1950
Peso de transporte	kilos	2800	14000	13500	14000
Peso operativo	kilos	2880	15000	14500	15000
Volumen de llenado de refrigerante	kilos	70	800	700	800

Nota:

1) Condiciones de funcionamiento de la unidad

Evaporador: Temperatura del agua de entrada -5 ℃, temperatura del agua de salida -10 ℃;

Condensador: Temperatura del agua de entrada 30 ℃, temperatura del agua de salida 35 ℃;

2) Nivel de voltaje aplicable: 3φ - 380V - 50Hz;

3) Conversión de unidades: 1 RT (tonelada de refrigeración americana) = 3,517 kW;

4) La presión del lado del agua del evaporador es de 1,0 MPa y la presión del lado del agua del condensador es de 1,0 MPa;

5) Tanto el evaporador como el condensador están conectados mediante bridas;

6) El coeficiente de contaminación del evaporador está diseñado en 0,018 m²·℃/kW;

El coeficiente de contaminación del condensador está diseñado en 0,044 m²·℃/kW;

7) La forma, el tamaño y el peso de la unidad pueden variar ligeramente debido a las iteraciones del producto. Consulte el acuerdo técnico al realizar un pedido;

9) El refrigerante del evaporador en el esquema es una solución de etilenglicol al 40% por concentración en volumen.

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad única / -15 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidad de refrigeración	kilovatios	61	756	652	756
Potencia de entrada	kilovatios	25	266	230	266
COP de eficiencia de carga completa	kilovatios/kW	2.44	2.84	2.83	2.84
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	15	176	152	176
Caída de presión del agua	kPa	15	46	42	46
Interfaces de tubería de entrada y salida.	DN	65	200	200	200
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	12	151	130	151
Caída de presión del agua	kPa	60	82	80	82
Interfaces de tubería de entrada y salida.	DN	65	200	200	200
separador de aceite		separador de aceite secundario vertical		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	2400	3720	3720	3720
B (ancho)	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2450	2300	2300
Tamaño de instalación
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kilos	1700	7500	7700	7500
Peso operativo	kilos	1750	7900	8100	7900
Volumen de llenado de refrigerante	kilos	45	350	300	350

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad doble / -15 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidad de refrigeración	kilovatios	122	1512	1304	1512
Potencia de entrada	kilovatios	50	532	460	532
COP de eficiencia de carga completa	kilovatios/kW	2.44	2.84	2.83	2.84
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	30	352	303	352
Caída de presión del agua	kPa	23	50	80	82
Interfaces de tubería de entrada y salida.	DN	100	250	250	250
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	24	302	261	302
Caída de presión del agua	kPa	61	75	98	100
Interfaces de tubería de entrada y salida.	DN	100	250	250	250
separador de aceite		separador de aceite secundario vertical		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	3400	5800	5750	5750
B (ancho)	milímetros	1550	2500	2450	2450
C（H）	milímetros	1600	2750	2500	2500
Tamaño de instalación
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kilos	2800	13500	13000	13500
Peso operativo	kilos	2880	14500	14000	14500
Volumen de llenado de refrigerante	kilos	70	800	700	800

Nota:

1) Condiciones de funcionamiento de la unidad

Evaporador: Temperatura del agua de entrada -10 ℃, temperatura del agua de salida -15 ℃;

Condensador: Temperatura del agua de entrada 30 ℃, temperatura del agua de salida 35 ℃;

2) Nivel de voltaje aplicable: 3φ - 380V - 50Hz;

3) Conversión de unidades: 1 RT (tonelada de refrigeración americana) = 3,517 kW;

4) La presión del lado del agua del evaporador es de 1,0 MPa y la presión del lado del agua del condensador es de 1,0 MPa;

5) Tanto el evaporador como el condensador están conectados mediante bridas;

6) El coeficiente de contaminación del evaporador está diseñado en 0,018 m²·℃/kW;

El coeficiente de contaminación del condensador está diseñado en 0,044 m²·℃/kW;

7) La forma, el tamaño y el peso de la unidad pueden variar ligeramente debido a las iteraciones del producto. Consulte el acuerdo técnico al realizar un pedido;

9) El refrigerante del evaporador en el esquema es una solución de etilenglicol al 40% por concentración en volumen.

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad única / -20 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidad de refrigeración	kilovatios	49	610	526	610
Potencia de entrada	kilovatios	24	255	221	255
COP de eficiencia de carga completa	kilovatios/kW	2.04	2.39	2.38	2.39
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	13	149	128	149
Caída de presión del agua	kPa	11	37	36	37
Interfaces de tubería de entrada y salida.	DN	65	200	200	200
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	10	129	112	129
Caída de presión del agua	kPa	28	87	86	87
Interfaces de tubería de entrada y salida.	DN	65	200	200	200
separador de aceite		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	2400	3720	3720	3720
B (ancho)	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2200	2300	2300
Tamaño de instalación
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kilos	1700	7500	7700	7500
Peso operativo	kilos	1750	7900	8100	7900
Volumen de llenado de refrigerante	kilos	45	350	300	350

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad doble / -20 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidad de refrigeración	kilovatios	98	1220	1052	1220
Potencia de entrada	kilovatios	48	510	442	510
COP de eficiencia de carga completa	kilovatios/kW	2.04	2.39	2.38	2.39
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	25	298	257	298
Caída de presión del agua	kPa	17	43	62	66
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	21	259	223	259
Caída de presión del agua	kPa	44	71	92	98
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
separador de aceite		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	3400	5500	5750	5750
B (ancho)	milímetros	1550	2500	2450	2450
C（H）	milímetros	1550	2300	2500	2500
Tamaño de instalación
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kilos	2800	13000	12500	13000
Peso operativo	kilos	2880	14000	13500	14000
Volumen de llenado de refrigerante	kilos	70	800	700	800

Nota:

1) Condiciones de funcionamiento de la unidad

Evaporador: Temperatura del agua de entrada -15 ℃, temperatura del agua de salida -20 ℃;

Condensador: Temperatura del agua de entrada 30 ℃, temperatura del agua de salida 35 ℃;

2) Nivel de voltaje aplicable: 3φ - 380V - 50Hz;

3) Conversión de unidades: 1 RT (tonelada de refrigeración americana) = 3,517 kW;

4) La presión del lado del agua del evaporador es de 1,0 MPa y la presión del lado del agua del condensador es de 1,0 MPa;

5) Tanto el evaporador como el condensador están conectados mediante bridas;

6) El coeficiente de contaminación del evaporador está diseñado en 0,018 m²·℃/kW;

El coeficiente de contaminación del condensador está diseñado en 0,044 m²·℃/kW;

7) La forma, el tamaño y el peso de la unidad pueden variar ligeramente debido a las iteraciones del producto. Consulte el acuerdo técnico al realizar un pedido;

9) El refrigerante del evaporador en el esquema es una solución de etilenglicol al 50% por concentración en volumen.

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad única / -25 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidad de refrigeración	kilovatios	39	488	420	488
Potencia de entrada	kilovatios	23	244	211	244
COP de eficiencia de carga completa	kilovatios/kW	1.70	2.00	1.99	2.00
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	12	140	121	140
Caída de presión del agua	kPa	6	39	38	39
Interfaces de tubería de entrada y salida.	DN	65	200	200	200
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	8	104	89	104
Caída de presión del agua	kPa	40	78	77	78
Interfaces de tubería de entrada y salida.	DN	65	200	200	200
separador de aceite		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	2400	3720	3720	3720
B (ancho)	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2200	2300	2300
Tamaño de instalación
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kilos	1700	7500	7700	7500
Peso operativo	kilos	1750	7900	8100	7900
Volumen de llenado de refrigerante	kilos	45	350	300	350

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad doble / -25 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidad de refrigeración	kilovatios	78	976	840	976
Potencia de entrada	kilovatios	46	488	422	488
COP de eficiencia de carga completa	kilovatios/kW	1.70	2.00	1.99	2.00
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	24	280	241	280
Caída de presión del agua	kPa	19	58	59	58
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	17	208	179	208
Caída de presión del agua	kPa	38	86	95	96
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
separador de aceite		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	3400	5500	5750	5750
B (ancho)	milímetros	1550	2500	2450	2450
C（H）	milímetros	1550	2300	2500	2500
Tamaño de instalación
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kilos	2800	13000	12500	13000
Peso operativo	kilos	2880	14000	13500	14000
Volumen de llenado de refrigerante	kilos	70	800	700	800

Nota:

1) Condiciones de funcionamiento de la unidad

Evaporador: Temperatura del agua de entrada -20 ℃, temperatura del agua de salida -25 ℃;

Condensador: Temperatura del agua de entrada 30 ℃, temperatura del agua de salida 35 ℃;

2) Nivel de voltaje aplicable: 3φ - 380V - 50Hz;

3) Conversión de unidades: 1 RT (tonelada de refrigeración americana) = 3,517 kW;

4) La presión del lado del agua del evaporador es de 1,0 MPa y la presión del lado del agua del condensador es de 1,0 MPa;

5) Tanto el evaporador como el condensador están conectados mediante bridas;

6) El coeficiente de contaminación del evaporador está diseñado en 0,018 m²·℃/kW;

El coeficiente de contaminación del condensador está diseñado en 0,044 m²·℃/kW;

7) La forma, el tamaño y el peso de la unidad pueden variar ligeramente debido a las iteraciones del producto. Consulte el acuerdo técnico al realizar un pedido;

9) El refrigerante del evaporador en el esquema es una solución de etilenglicol al 55% por concentración en volumen.

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad única / -30 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidad de refrigeración	kilovatios	31	386	333	386
Potencia de entrada	kilovatios	22	234	203	234
COP de eficiencia de carga completa	kilovatios/kW	1.41	1.65	1.64	1.65
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo tubo de carcasa
Caudal de agua	m3/hora	11	133	115	133
Caída de presión del agua	kPa	10	46	41	46
Interfaces de tubería de entrada y salida.	DN	65	150	150	150
Evaporador		Evaporador de película descendente
Caudal de agua	m3/hora	7	88	76	88
Caída de presión del agua	kPa	47	82	78	82
Interfaces de tubería de entrada y salida.	DN	65	150	150	150
separador de aceite		separador de aceite primario horizontal
Dimensión
ALABAMA)	milímetros	2400	3720	3720	3720
B (ancho)	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2200	2300	2300
Tamaño de instalación
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kilos	1700	7500	7700	7500
Peso operativo	kilos	1750	7900	8100	7900
Volumen de llenado de refrigerante	kilos	45	350	300	350

Tabla de parámetros de rendimiento para la unidad enfriadora de tornillo de baja temperatura (unidad doble / -30 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidad de refrigeración	kilovatios	62	772	666	772
Potencia de entrada	kilovatios	44	468	406	468
COP de eficiencia de carga completa	kilovatios/kW	1.41	1.65	1.64	1.65
Modelo de compresor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador
Caudal de agua	m3/hora	23	267	230	267
Caída de presión del agua	kPa	26	82	71	80
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
Evaporador
Caudal de agua	m3/hora	14	176	152	176
Caída de presión del agua	kPa	52	98	97	103
Interfaces de tubería de entrada y salida.	DN	80	200	200	200
separador de aceite
Dimensión
ALABAMA)	milímetros	3400	5500	5750	5750
B (ancho)	milímetros	1550	2500	2450	2450
C（H）	milímetros	1550	2300	2500	2500
Tamaño de instalación
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kilos	2800	13000	12500	13000
Peso operativo	kilos	2880	14000	13500	14000
Volumen de llenado de refrigerante	kilos	70	800	700	800

Nota:

1) Condiciones de funcionamiento de la unidad

Evaporador: Temperatura del agua de entrada -20 ℃, temperatura del agua de salida -25 ℃;

Condensador: Temperatura del agua de entrada 30 ℃, temperatura del agua de salida 35 ℃;

2) Nivel de voltaje aplicable: 3φ - 380V - 50Hz;

3) Conversión de unidades: 1 RT (tonelada de refrigeración americana) = 3,517 kW;

4) La presión del lado del agua del evaporador es de 1,0 MPa y la presión del lado del agua del condensador es de 1,0 MPa;

5) Tanto el evaporador como el condensador están conectados mediante bridas;

6) El coeficiente de contaminación del evaporador está diseñado en 0,018 m²·℃/kW;

El coeficiente de contaminación del condensador está diseñado en 0,044 m²·℃/kW;

7) La forma, el tamaño y el peso de la unidad pueden variar ligeramente debido a las iteraciones del producto. Consulte el acuerdo técnico al realizar un pedido;

9) El refrigerante del evaporador en el esquema es una solución de etilenglicol al 60% por concentración en volumen.

Low Temperature Screw Chiller
