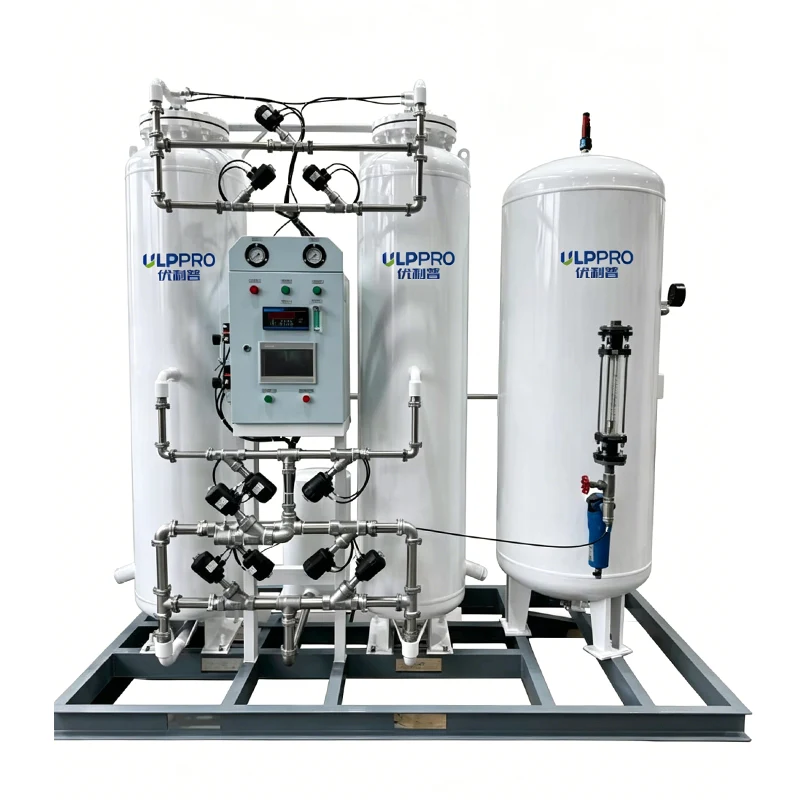

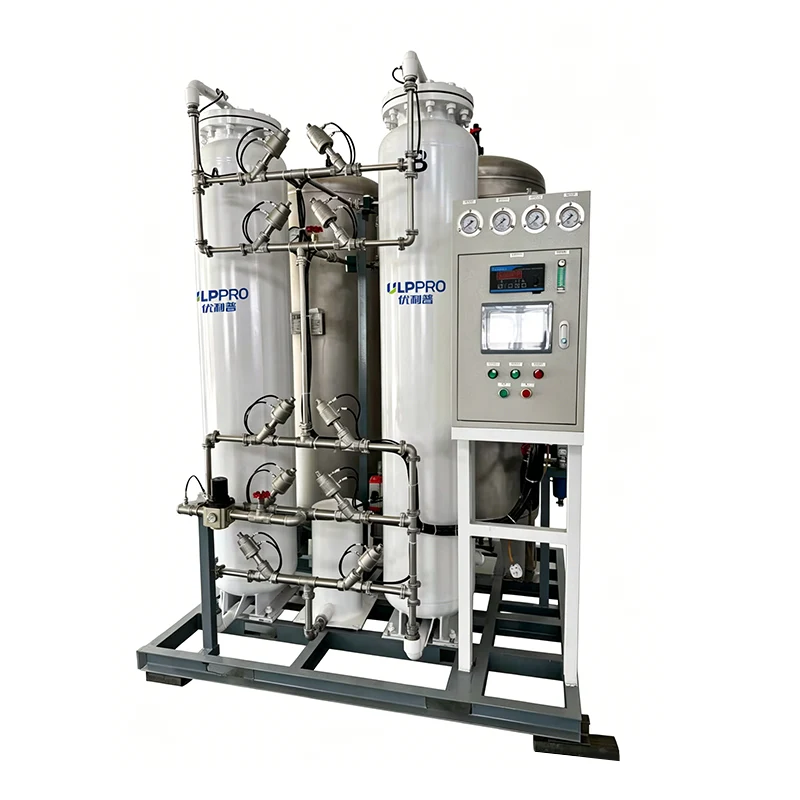

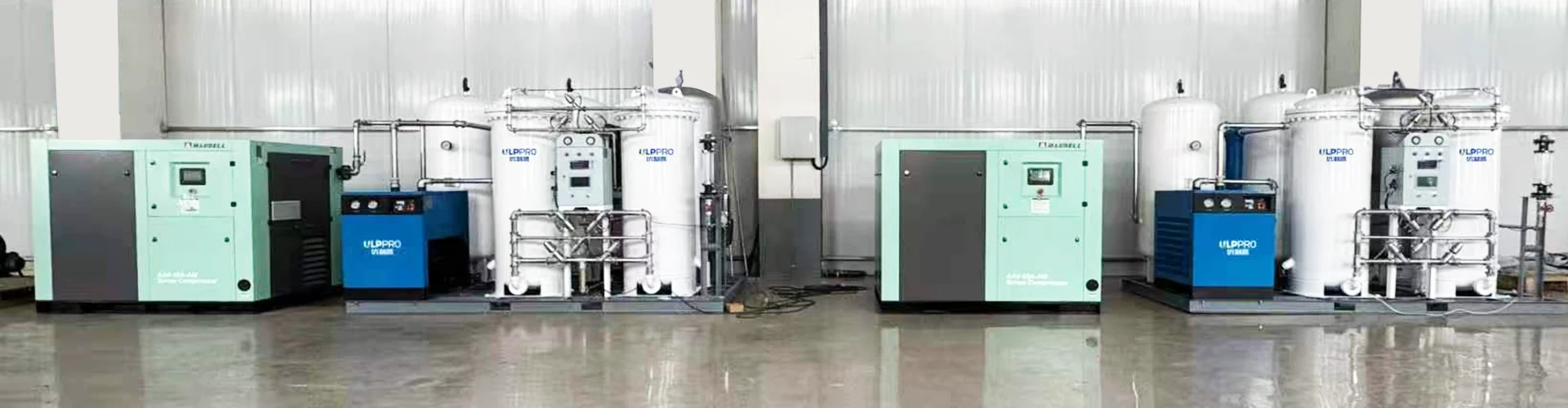

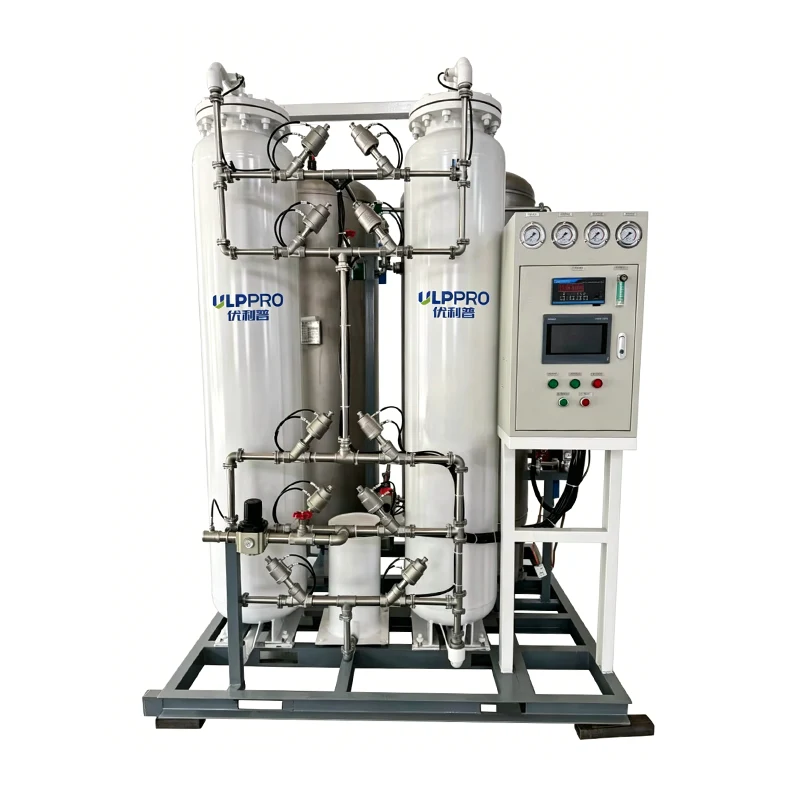

Generador de nitrógeno por adsorción por cambio de presión (PSA)

Ventajas técnicas principales

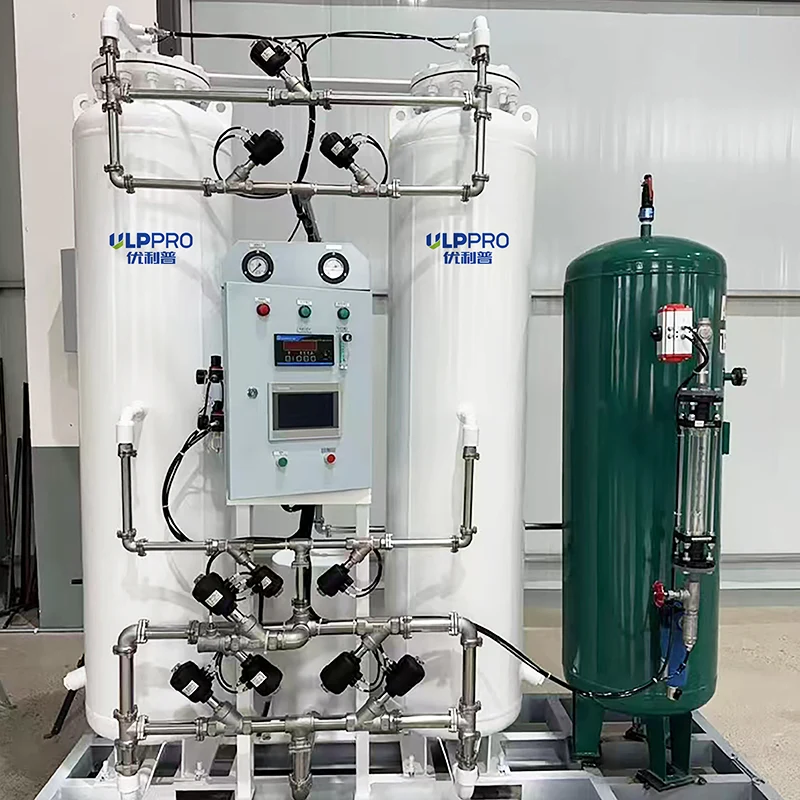

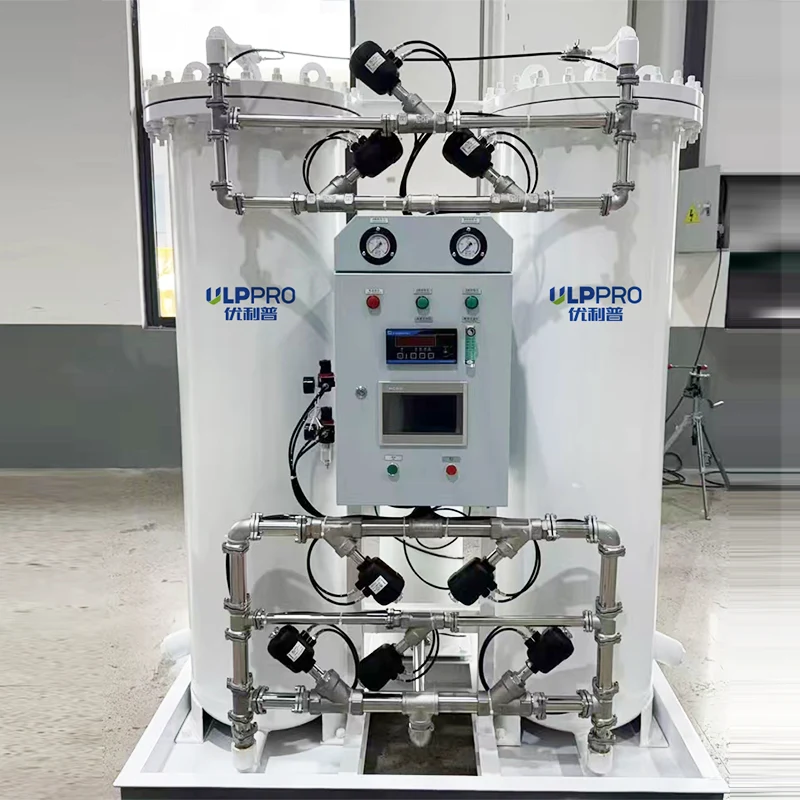

1. Alta eficiencia sostenida y pureza del nitrógeno ajustable: La pureza del nitrógeno se puede ajustar libremente entre 95 % y 99,999 % para cumplir con los exigentes requisitos de calidad del gas de diferentes industrias. El sistema adopta un diseño de operación cíclica de doble torre (A/B): mientras una torre adsorbe y produce nitrógeno, la otra torre se somete a desorción y regeneración, lo que garantiza una producción estable e ininterrumpida de nitrógeno las 24 horas del día, los 7 días de la semana.

2. Control inteligente, operación desatendida: Equipado con un sistema de control PLC de grado industrial y una HMI con pantalla táctil intuitiva. El inicio con un solo botón permite que el sistema monitoree automáticamente la presión, la pureza y el flujo. Las características incluyen ventilación automática de nitrógeno fuera de especificación, alarmas de falla y protección de enclavamiento para garantizar una producción segura y sin preocupaciones. Los sensores de flujo digitales, los sensores de presión digitales y los sensores de pureza brindan un conocimiento preciso en tiempo real del estado del sistema. Una lógica de control avanzada de período variable (VP) ajusta inteligentemente el ciclo operativo en función de la carga de flujo real, lo que permite la operación de período variable.

3. Proceso de llenado avanzado, vida útil ultralarga: un exclusivo proceso de llenado de tamiz molecular "tipo ventisca" garantiza una distribución uniforme y compacta del tamiz, lo que previene eficazmente la pulverización causada por el impacto del aire a alta velocidad. Combinado con una estructura de división de flujo de precisión, la distribución del gas es más uniforme, lo que extiende significativamente la vida útil general del equipo. El tamiz molecular central se puede utilizar durante más de 8 a 10 años.

4. Económico, energéticamente eficiente y de bajo costo operativo: en comparación con la producción tradicional de nitrógeno líquido y nitrógeno criogénico, la tecnología PSA está lista para usar inmediatamente sin necesidad de precalentamiento y consume muy poca energía. La materia prima es sólo aire; sólo se necesita electricidad para generar nitrógeno de forma continua, lo que da como resultado un corto período de recuperación de la inversión.

5. Diseño integrado, tamaño reducido: la unidad presenta un diseño de base modular e integrado, que ofrece una estructura compacta. La instalación y puesta en marcha completas se completan antes de la entrega; sólo se requiere conexión a tuberías y suministro eléctrico en obra para su puesta en funcionamiento.

Breve descripción del flujo de proceso estándar del sistema

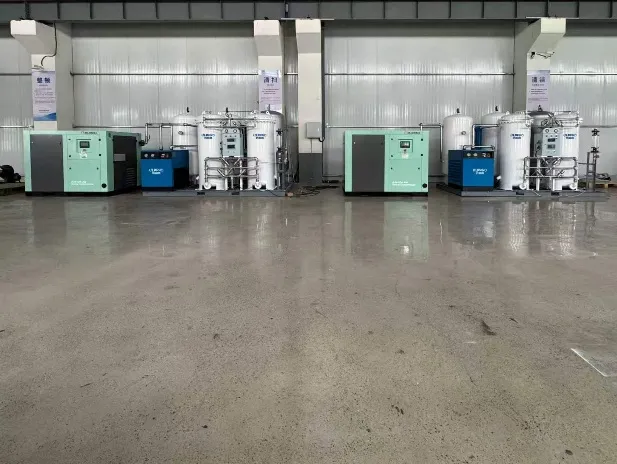

1. Sistema de energía neumática: un compresor de aire de alta calidad suministra aire sin procesar con un flujo y presión estables.

2. Sistema de purificación de aire: La filtración en cascada de varias etapas, que incluye un secador de aire refrigerado y filtros de precisión, elimina completamente el aceite, el agua, el polvo y otras impurezas del aire, proporcionando gas de alimentación limpio y seco para las torres de adsorción.

3. Separación de adsorción por cambio de presión (PSA): el aire limpio ingresa a las torres de adsorción A/B llenas de tamiz molecular de carbono (CMS) altamente selectivo. Basado en la característica de que la velocidad de adsorción y difusión del oxígeno en el tamiz molecular es mucho más rápida que la del nitrógeno, el oxígeno se retiene dentro del lecho de adsorción, mientras que el nitrógeno, como fase no adsorbida, fluye desde la parte superior de la torre.

4. Almacenamiento intermedio y almacenamiento: el nitrógeno producido ingresa a un tanque intermedio de nitrógeno de alta capacidad para equilibrar la presión del sistema y estabilizar el caudal, después de lo cual se entrega continuamente al punto de aire de producción del usuario.
